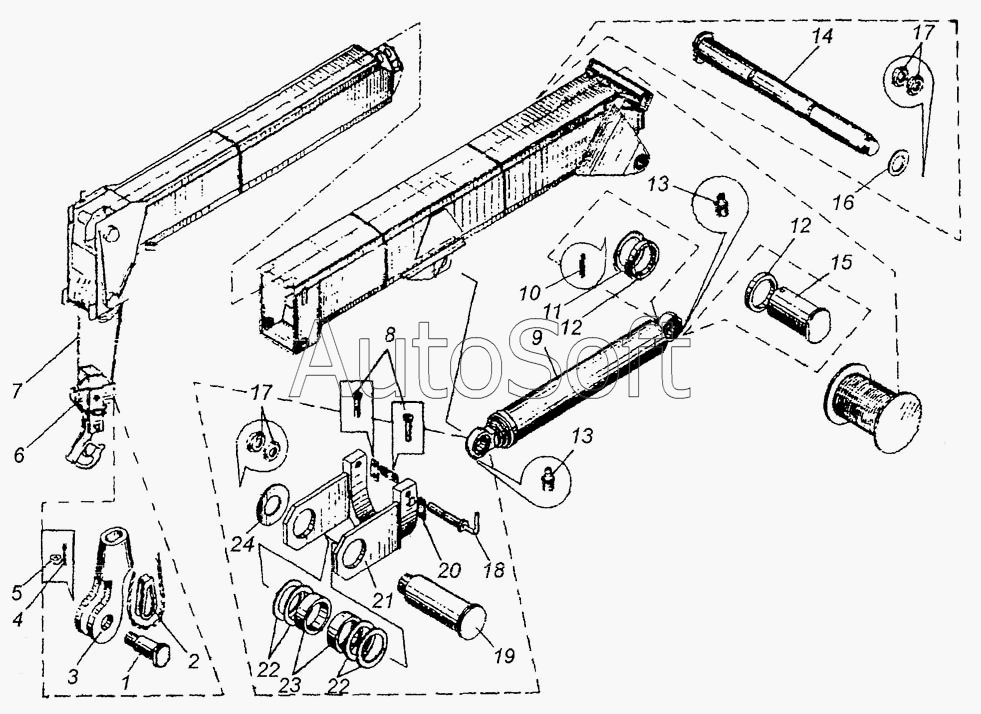

Каталог запасных частей к технике: Угличмаш КС-3577-3. Установка телескопической стрелы КС-3577-3.63.000
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Ось | |
| 2 | К***3 | Клин | |
| 3 | К***2 | Обойма | |
| 4 | Ш***] | Шплинт 5х50.016 | |
| 5 | Ш***] | Шайба 36.02ВСт3пс.019 | |
| 6 | К***0 | Крюковая обойма | |
| 7 | К***] | Канат 16.5-Г-1-С-Н-1670 (170) L=88 м | |
| 8 | В***] | Винт В1М12-8х50.46.019 | |
| 9 | Ц***0 | Гидроцилиндр | |
| 10 | К***1 | Стопор | |
| 11 | К***9 | Шайба | |
| 12 | К***8 | Втулка | |
| 13 | М***] | Масленка 1.2Ц6хр | |
| 14 | К***1 | Ось | |
| 15 | К***3 | Ось | |
| 16 | К***1 | Шайба | |
| 17 | Г***] | Гайка М60х2.45.029 | |
| 18 | К***0 | Фиксатор | |
| 19 | К***2 | Ось | |
| 20 | К***4 | Планка | |
| 21 | К***1 | Упор | |
| 22 | К***9 | Шайба | |
| 23 | К***1 | Втулка | |
| 24 | К***8 | Шайба |
