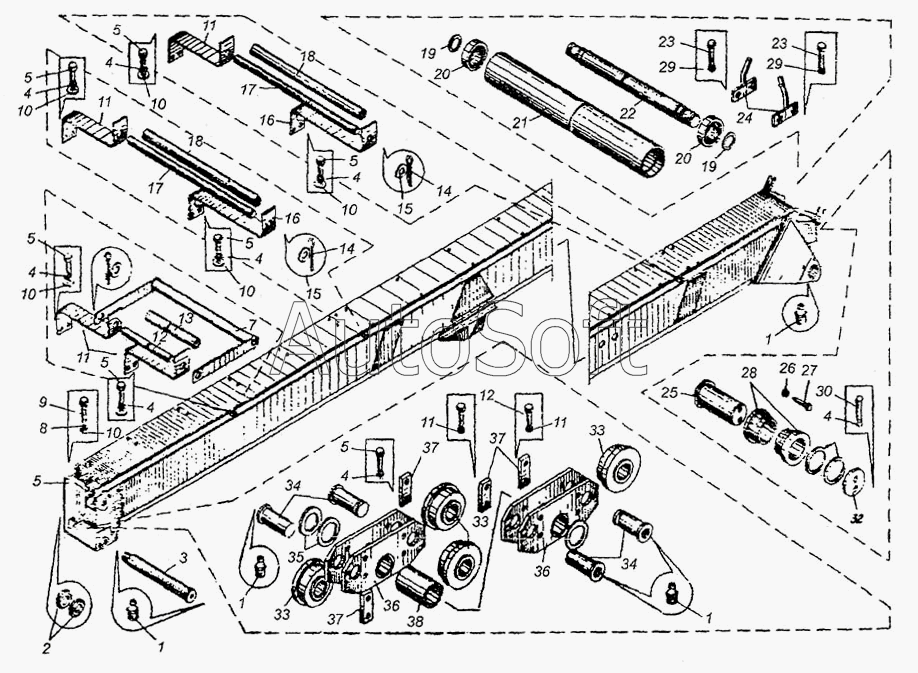

Каталог запасных частей к технике: Угличмаш КС-3577-3. Стрела телескопическая КС-3577-3.63.100
30
21
22
23
23
24
25
26
27
28
29
29
20
20
32
33
33
33
34
34
35
36
36
37
37
37
38
11
11
11
11
11
2
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
7
8
9
10
10
10
10
10
10
1
1
1
1
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***] | Масленка 1.2.Ц6хр | |
| 2 | Т***] | Тайка М42х1,5.5.019 | |
| 3 | К***1 | Ось | |
| 4 | Ш***] | Шайба 10.65Г.019 | |
| 5 | Б***] | Болт М10х20.46.019 | |
| 6 | К***2 | Основание стрелы | |
| 7 | К***0 | Ограничитель | |
| 8 | Г***] | Гайка М24.5.019 | |
| 9 | Б***] | Болт М24х60.46.019 | |
| 10 | Ш***] | Шайба 10.01.019 | |
| 11 | К***7 | Кронштейн | |
| 12 | К***8 | Ось | |
| 13 | К***2 | Труба | |
| 14 | Ш***] | Шплинт 4х25.016 | |
| 15 | Ш***] | Шайба 20.02.019 | |
| 16 | К***0 | Кронштейн | |
| 17 | К***1 | Ось | |
| 18 | К***4 | Труба | |
| 19 | К***] | Кольцо В-35 | |
| 20 | П***] | Подшипник № 60207 | |
| 21 | К***2 | Ролик | |
| 22 | К***1 | Ось | |
| 23 | Б***] | Болт М12х25.36.019 | |
| 24 | У***0 | Ограничитель | |
| 25 | К***6 | Ось | |
| 26 | Г***] | Гайка М10.5.019 | |
| 27 | В***] | Винт М10х50.46.019 | |
| 28 | У***4 | Втулка | |
| 29 | Ш***] | Шайба 12.65Г.019 | |
| 30 | Б***] | Болт М10х25.46.019 | |
| 31 | К***5 | Шайба | |
| 32 | 7***9 | Шайба упорная | |
| 33 | К***2 | Ролик | |
| 34 | К***1 | Ось | |
| 35 | К***3 | Проставка | |
| 36 | К***0 | Кронштейн | |
| 37 | О***1 | Оседержатель 40-60 | |
| 38 | К***7 | Труба |
