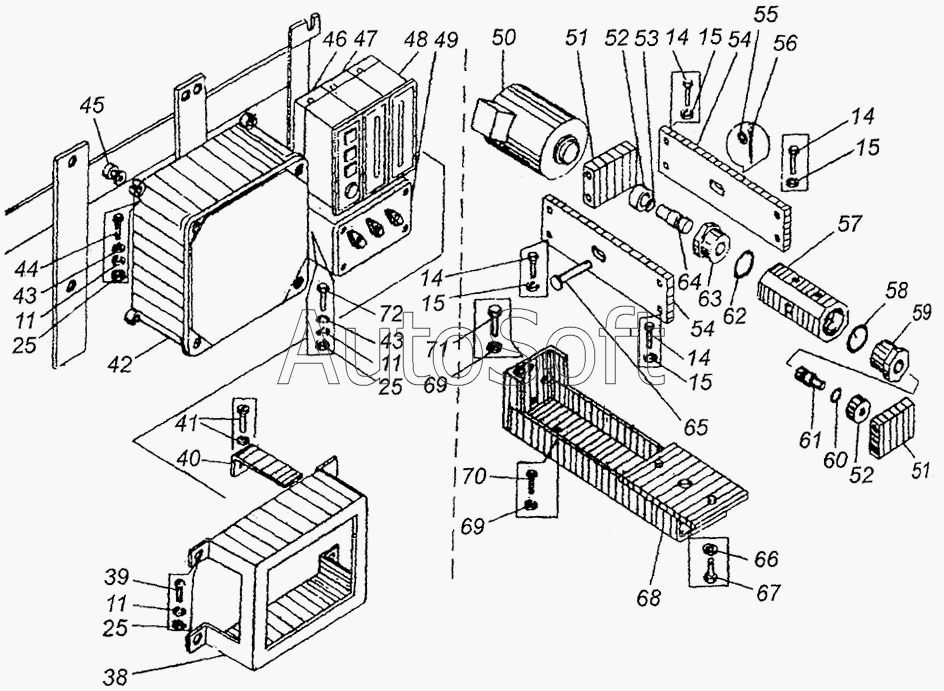

Каталог запасных частей к технике: Угличмаш КС-3577-3. Установка ограничителя грузоподъемности КС-3577.81.700
38
39
40
41
41
42
43
43
44
45
46
47
48
49
50
51
51
52
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
25
25
25
15
15
15
15
14
14
14
14
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | Ш***] | Шайба 6.65Г.019 | |
| 14 | Б***] | Болт М10х20.46.019 | |
| 15 | Ш***] | Шайба 10.65Г.019 | |
| 25 | Г***] | Гайка М6.5.019 | |
| 38 | К***0 | Кронштейн | |
| 39 | В***] | Винт М6х16.46.019 | |
| 40 | С***а | Скоба | |
| 41 | В***0 | Винт М5х30 | |
| 41 | Ш***5 | Шайба 5 | |
| 42 | Б***и | Блок электроники | |
| 43 | Ш***] | Шайба 6.01.019 | |
| 44 | Б***] | Болт М6х50.46.019 | |
| 45 | В***а | Втулка | |
| 46 | 1***0 | Контрольный прибор | |
| 47 | 1***9 | Индикаторный прибор | |
| 48 | 1***6 | Индикаторный прибор | |
| 49 | В***ь | Вариантный переключатель | |
| 50 | Д***7 | Датчик усилий 10127 | |
| 51 | К***8 | Пластина | |
| 52 | К***6 | Уплотнение | |
| 53 | К***] | Кольцо 020-025-30-2-2 | |
| 54 | К***4 | Пластина | |
| 55 | Ш***] | Шайба 10.01.019 | |
| 56 | Ш***] | Шплинт 2,5х16.019 | |
| 57 | К***8 | Корпус | |
| 58 | К***] | Кольцо 030-035-30-30-2-2 | |
| 59 | К***8 | Корпус | |
| 60 | К***] | Кольцо 011-015-25-2-2 | |
| 61 | К***9 | Плунжер | |
| 62 | К***] | Кольцо 040-045-30-2-2 | |
| 63 | К***6 | Штуцер | |
| 64 | К***7 | Плунжер | |
| 65 | О***] | Ось 6х80 | |
| 66 | Ш***] | Шайба 20.65Г.019 | |
| 67 | К***3 | Болт | |
| 68 | К***0 | Рама | |
| 69 | Ш***] | Шайба 8.65Г.019 | |
| 70 | Б***] | Болт М8х20.46.019 | |
| 71 | Б***] | Болт М8х30.46.019 | |
| 72 | Б***] | Болт М6х25.46.019 |
