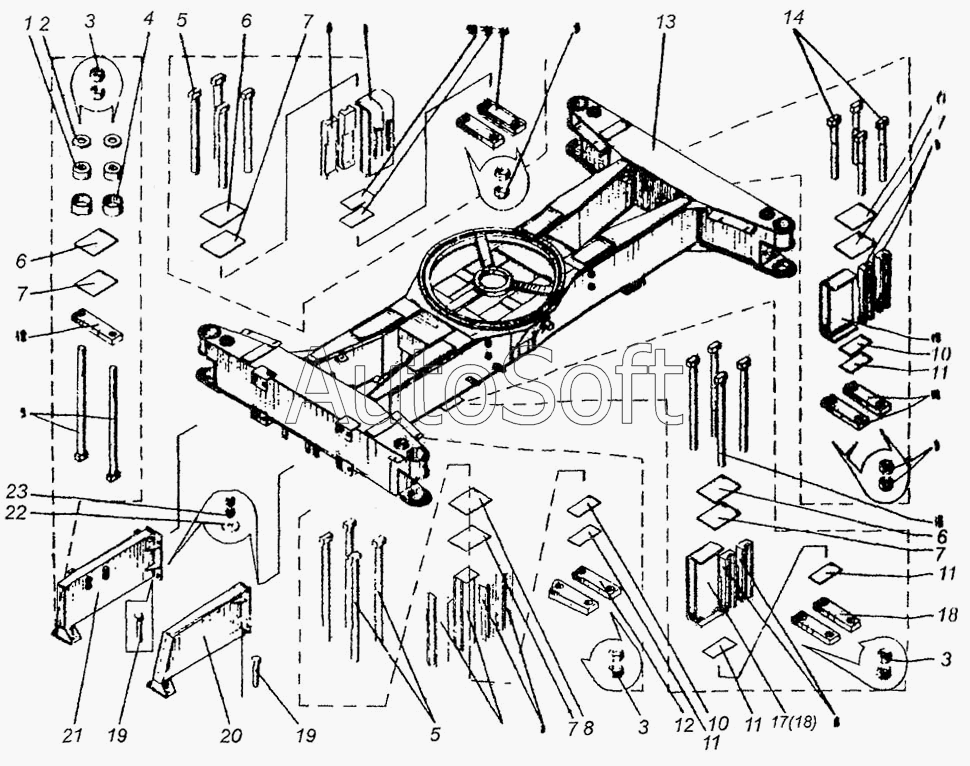

Каталог запасных частей к технике: Угличмаш КС-3577-3. Установка рамы КС-3577А.30.000 СБ
1
2
3
3
3
3
4
5
5
6
6
6
7
7
7
7
8
10
10
11
11
11
11
12
13
14
17
18
18
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Подушка | |
| 2 | К***1 | Шайба | |
| 3 | Г***] | Гайка М20х1.5.5.019 | |
| 4 | К***0 | Стакан | |
| 5 | К***6 | Болт | |
| 6 | К***2 | Прокладка | |
| 7 | К***3 | Прокладка | |
| 8 | К***4 | Проставка | |
| 9 | К***0 | Проставка | |
| 10 | К***8 | Прокладка | |
| 11 | К***1 | Прокладка | |
| 12 | К***3 | Планка | |
| 13 | К***0 | Рама | |
| 14 | К***2 | Болт | |
| 15 | К***0 | Проставка | |
| 16 | К***2 | Болт | |
| 17 | К***0 | Проставка (левая) | |
| 18 | К***0 | Проставка (правая) | |
| 19 | Б***] | Болт М20-8gх55.66.010 | |
| 20 | К***0 | Кронштейн | |
| 21 | К***0 | Кронштейн | |
| 22 | К***6 | Шайба | |
| 23 | Г***] | Гайка М20.04.019 |
