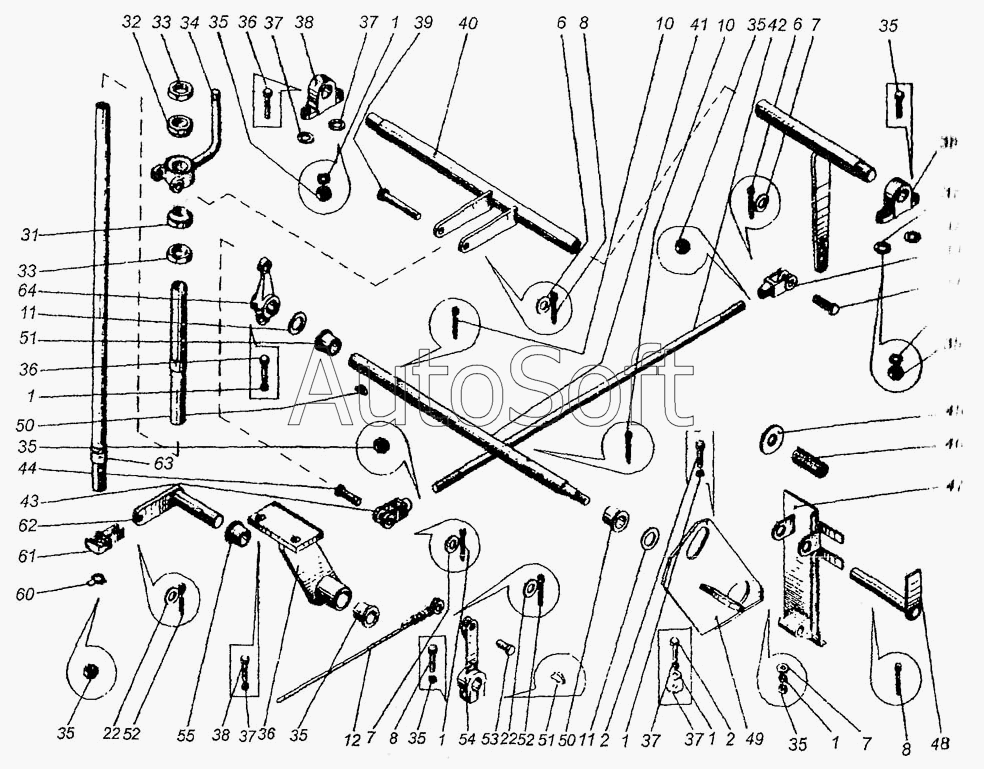

Каталог запасных частей к технике: Угличмаш КС-3577-3. Приводы управления двигателем КС-3577-2.72.000
33
33
34
35
35
35
35
35
35
35
35
36
36
36
36
37
37
37
37
37
37
37
38
38
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
50
51
51
52
52
53
54
55
60
61
62
63
64
32
31
22
22
12
11
11
10
10
8
8
8
7
7
7
6
6
2
2
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***] | Шайба 10.65Г.019 | |
| 2 | Б***] | Болт М10-8gх25.46.019 | |
| 6 | К***1 | Рычаг | |
| 7 | Ш***] | Шайба 10.01.08 кп | |
| 8 | Ш***] | Шплинт 2,5х25.016 | |
| 10 | Ш***] | Шплинт 4х40.016 | |
| 11 | Ш***] | Шайба 20.02.ВСт 3пс.019 | |
| 12 | К***0 | Трос в сборе | |
| 22 | Ш***] | Шайба 8.01.08кп.019 | |
| 31 | Б***] | Болт М8-8gх20.46.019 | |
| 32 | К***6 | Гайка сферическая | |
| 33 | К***5 | Гайка | |
| 34 | К***0 | Поводок | |
| 35 | Г***] | Гайка М10-6Н.5.019 | |
| 36 | Б***] | Болт М10-8gх30.46.019 | |
| 37 | К***2 | Шайба | |
| 38 | К***1 | Подшипник | |
| 39 | О***] | Ось 6-10в12х80.20.Ц9хр | |
| 40 | К***1 | Рычаг | |
| 41 | К***9 | Валик | |
| 42 | К***7 | Тяга | |
| 43 | М***9 | Вилка | |
| 44 | О***] | Ось 6-10в12х36.20.Ц9хр | |
| 45 | К***5 | Шайба | |
| 46 | К***3 | Пружина | |
| 47 | К***0 | Педаль | |
| 48 | К***0 | Фиксатор | |
| 49 | К***0 | Кронштейн | |
| 50 | Ш***] | Шпонка сегментная 6х10 | |
| 51 | К***8 | Втулка | |
| 52 | Ш***] | Шплинт 2х16.016 | |
| 53 | О***] | Ось 6-8g.12х25.20.Ц9хр | |
| 54 | К***0 | Рычаг | |
| 55 | К***8 | Втулка | |
| 56 | К***0 | Кронштейн | |
| 57 | Ш***] | Шайба 12.65Г.019 | |
| 58 | Б***9 | Болт М12х30.201543-П29 | |
| 59 | Г***] | Гайка М20-6Н.5.019 | |
| 60 | Ш***] | Шайба 20.01.019 | |
| 61 | К***6 | Вилка | |
| 62 | К***0 | Рычаг | |
| 63 | К***0 | Труба | |
| 64 | К***8 | Рычаг |
