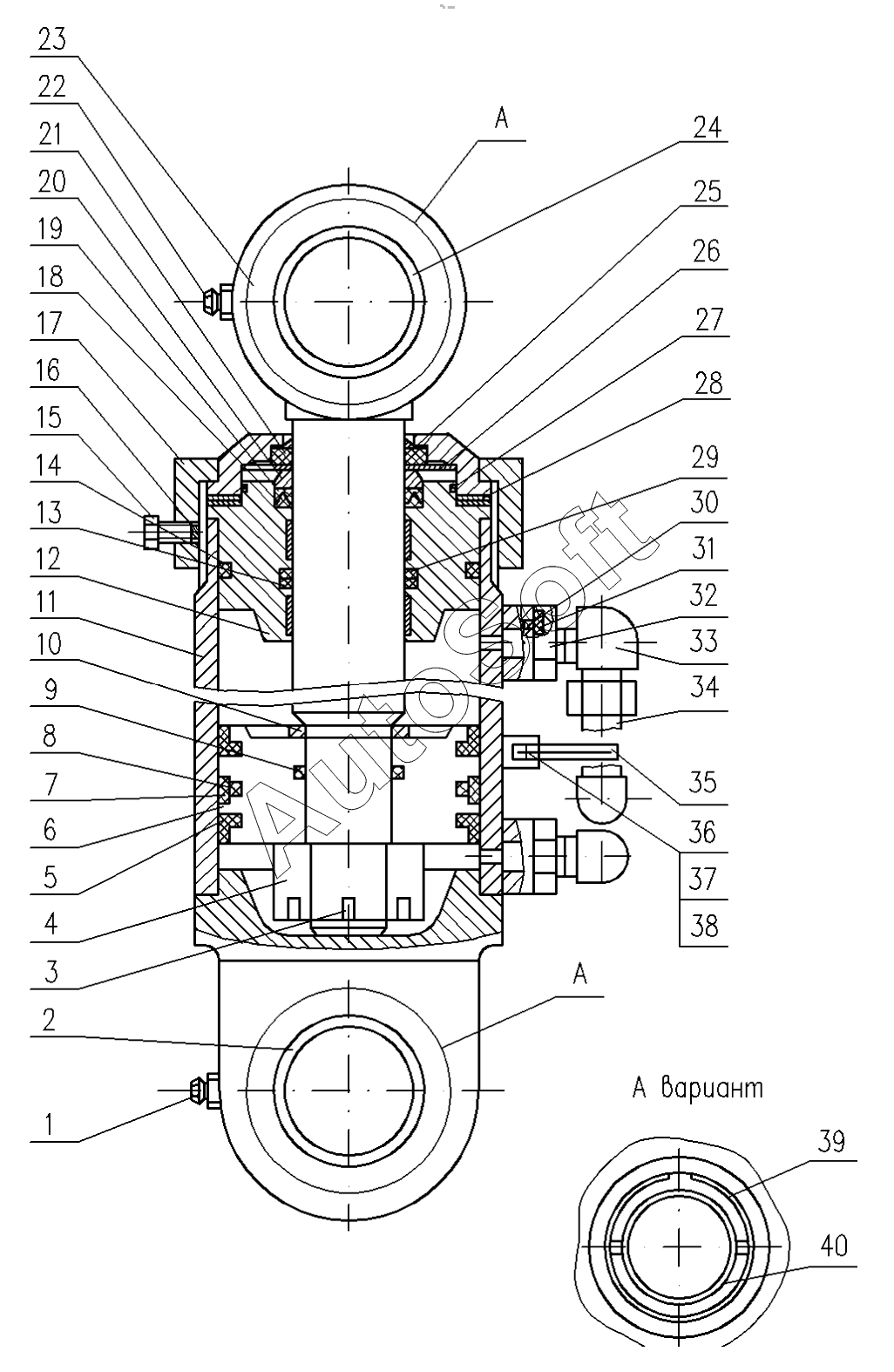

Каталог запасных частей к технике: МоАЗ 40484-21. Гидроцилиндр с арматурой
30
21
22
23
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
40
11
2
3
4
5
6
7
8
9
10
11
1
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Масленка | |
| 2 | 5***А | Втулка | |
| 3 | 2***1 | Шплинт | |
| 4 | 4***4 | Гайка | |
| 5 | 9***0 | Кольцо опорное | |
| 6 | 9***2 | Поршень | |
| 7 | 9***6 | Кольцо уплотнительное | |
| 8 | 1***2 | Кольцо | |
| 9 | 0***2 | Кольцо | |
| 10 | 7***8 | Кольцо упорное | |
| 11 | 6***0 | Водило | |
| 11 | 6***0 | Труба цилиндра с крышкой левая | |
| 11 | 6***8 | Труба цилиндра с крышкой левая | |
| 12 | 6***0 | Крышка передняя с буксами | |
| 12 | 6***9 | Труба цилиндра с крышкой правая | |
| 13 | 0***2 | Кольцо | |
| 14 | 1***2 | Кольцо | |
| 15 | 2***2 | Болт | |
| 16 | Д***8 | Вкладыш | |
| 17 | Д***4 | Гайка | |
| 18 | 6***4 | Крышка | |
| 19 | 6***4 | Манжета | |
| 20 | 6***0 | Кольцо нажимное | |
| 21 | Д***0 | Грязесъемник | |
| 22 | 1***6 | Масленка | |
| 23 | 6***0 | Шток | |
| 23 | 6***6 | Шток | |
| 24 | 5***А | Втулка | |
| 25 | Д***5 | Скребок | |
| 26 | 6***7 | Пружина | |
| 27 | 0***2 | Кольцо | |
| 28 | 6***4 | Прокладка | |
| 29 | Д***5 | Кольцо защитное | |
| 30 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 31 | 7***6 | Кольцо защитное | |
| 32 | 7***8 | Гайка стопорная | |
| 33 | 6***0 | Угольник | |
| 34 | 6***0 | Гидропровод гидроцилиндра | |
| 35 | 6***4 | Хомут | |
| 36 | 2***7 | Болт | |
| 37 | 2***0 | Гайка | |
| 38 | 2***5 | Шайба | |
| 39 | 4***3 | Кольцо В 90 | |
| 40 | Ш***К | Подшипник ГОСТ 3635-78 |
