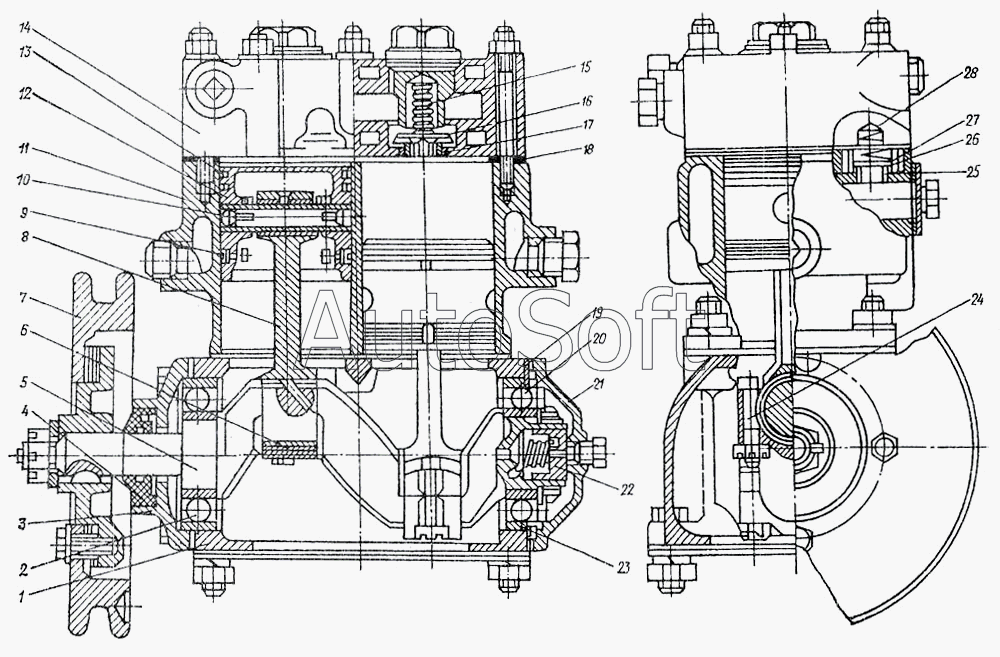

Каталог запасных частей к технике: МоАЗ 6014 (2002). Компрессор 500-3509015-Б1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500-3509015-Б1 | 5***1 | Компрессор | |
| 1 | 1***0 | Картер компрессора | |
| 2 | 1***3 | Подшипник | |
| 3 | 1***0 | Крышка передняя | |
| 4 | 1***2 | Сальник | |
| 5 | 1***7 | Вал коленчатый с вкладышами | |
| 6 | 1***2 | Вкладыш | |
| 7 | 5***2 | Шкив компрессора | |
| 8 | 1***2 | Шатун с крышкой | |
| 9 | 1***6 | Кольцо маслосъемное | |
| 10 | 1***2 | Палец поршневой с заглушками | |
| 11 | 1***8 | Блок цилиндров | |
| 12 | 1***2 | Поршень | |
| 13 | 1***4 | Кольцо компрессионное | |
| 14 | 1***9 | Головка компрессора | |
| 15 | 1***8 | Пружина | |
| 16 | 1***0 | Клапан выпускной | |
| 17 | 1***1 | Седло клапана | |
| 18 | 1***3 | Прокладка | |
| 19 | 1***6 | Кольцо стопорное | |
| 20 | 1***2 | Подшипник | |
| 21 | 1***0 | Крышка задняя | |
| 22 | 1***4 | Уплотнитель | |
| 23 | 1***1 | Гайка упорная | |
| 24 | 1***0 | Болт | |
| 25 | 1***9 | Седло | |
| 26 | 1***5 | Клапан выпускной | |
| 27 | 1***3 | Направляющая впускного клапана | |
| 28 | 1***8 | Пружина впускного клапана |
