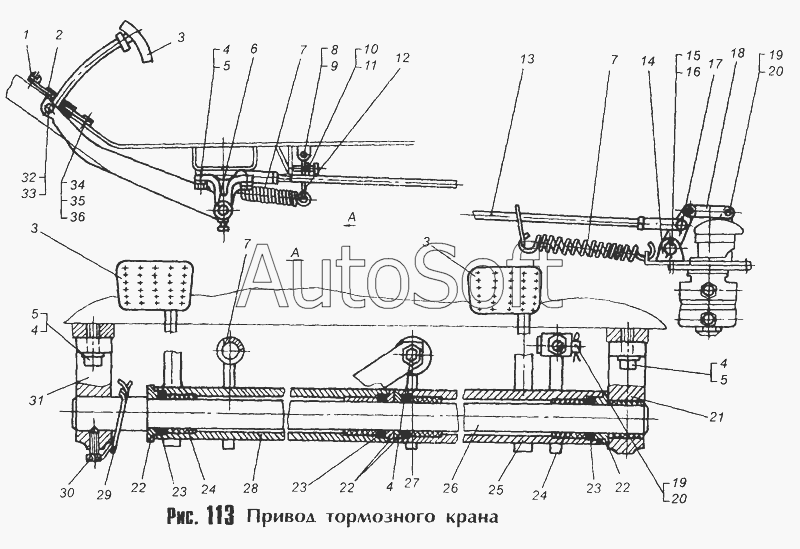

Каталог запасных частей к технике: МоАЗ 40481 (2003). Привод тормозного крана
28
20
20
21
22
22
22
23
23
23
24
24
25
26
27
19
19
29
30
31
32
33
34
35
36
10
2
3
3
3
4
4
4
4
5
5
5
6
7
7
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***6 | Компенсатор | |
| 2 | 5***5 | Буфер педали | |
| 3 | 5***5 | Педаль | |
| 4 | 2***2 | Болт | |
| 5 | 2***7 | Шайба | |
| 6 | 6***2 | Основание с осью и кронштейнами | |
| 7 | 5***4 | Пружина | |
| 8 | 2***1 | Палец 10x38 | |
| 9 | 2***9 | Шплинт | |
| 10 | 6***5 | Болт упорный | |
| 11 | 2***2 | Гайка | |
| 12 | 6***0 | Рычаг оттяжной пружины | |
| 13 | 6***2 | Тяга | |
| 14 | 6***0 | Кронштейн | |
| 15 | 6***8 | Ось | |
| 16 | 2***3 | Шплинт | |
| 17 | 6***0 | Рычаг | |
| 18 | 6***7 | Тяга малая | |
| 19 | 2***8 | Палец | |
| 20 | 2***4 | Шплинт | |
| 21 | 6***8 | Кронштейн | |
| 22 | 7***5 | Шайба | |
| 23 | 7***6 | Набивка сальника | |
| 24 | 5***9 | Втулка | |
| 25 | 6***4 | Основание педали правое | |
| 26 | 6***0 | Ось | |
| 27 | 2***4 | Гайка | |
| 28 | 6***3 | Основание педали правое | |
| 29 | 2***3 | Шплинт | |
| 30 | 4***1 | Винт | |
| 31 | 5***0 | Кронштейн | |
| 32 | 2***1 | Болт | |
| 33 | 2***6 | Шайба | |
| 34 | 2***3 | Винт М6-6gх1,12 ОСТ 37.001.127-81 | |
| 35 | 2***4 | Шайба | |
| 36 | 2***7 | Шайба 6 ОСТ 37.001.144-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
