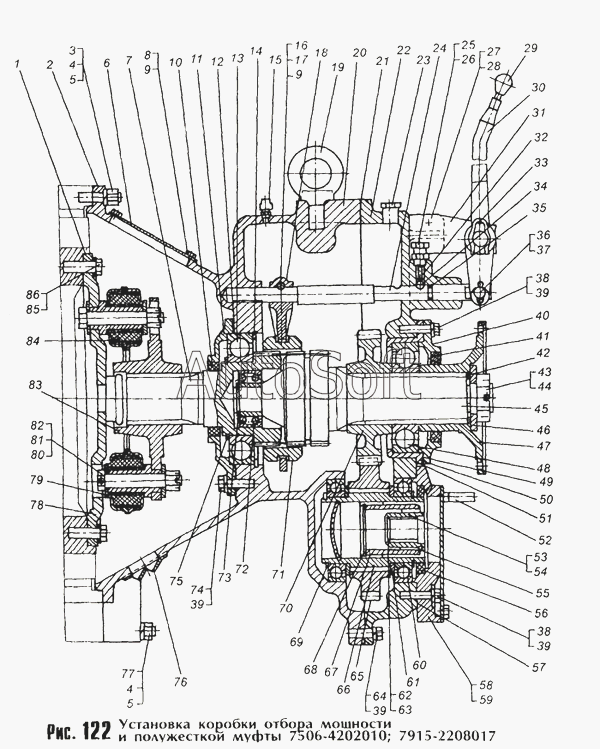

Каталог запасных частей к технике: МоАЗ 40481 (2003). Установка коробки отбора мощности и полужесткой муфты 7506-4202010, 7915-2208017
55
65
64
63
62
61
60
59
58
57
56
66
54
53
52
51
50
49
48
47
46
45
76
86
85
84
83
82
81
80
79
78
77
44
75
74
73
72
71
70
69
68
67
12
22
21
20
19
18
17
16
15
14
13
23
11
10
9
9
8
7
6
5
5
4
4
3
2
33
43
42
41
40
39
39
39
39
38
38
37
36
35
34
1
32
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***7 | Муфта гибкая | |
| 2 | 7***0 | Коробка отбора мощности | |
| 3 | 6***0 | Шпилька | |
| 4 | 2***7 | Шайба | |
| 5 | 7***0 | Гайка М12х1,25-6Н ОСТ 37.001 124-75 | |
| 6 | 7***2 | Крышка | |
| 7 | 5***5 | Вал неотключаемый | |
| 8 | 2***3 | Болт | |
| 9 | 2***5 | Шайба | |
| 10 | 2***3 | Манжета | |
| 11 | 7***3 | Крышка | |
| 12 | 7***4 | Прокладка | |
| 13 | 2***0 | Подшипник ГОСТ 8338-75 | |
| 14 | 4***5 | Кольцо | |
| 15 | 2***0 | Сапун | |
| 16 | 2***4 | Болт | |
| 17 | 2***0 | Гайка | |
| 18 | 7***7 | Вилка | |
| 19 | 5***0 | Рым-болт | |
| 20 | 7***6 | Картер | |
| 21 | 7***1 | Прокладка | |
| 22 | 7***8 | Крышка | |
| 23 | 2***4 | Пробка | |
| 24 | 7***8 | Шток | |
| 25 | 7***9 | Стопор | |
| 26 | 2***4 | Гайка | |
| 27 | 2***7 | Болт | |
| 28 | 2***6 | Шайба | |
| 29 | 6***0 | Наконечник | |
| 30 | 7***8 | Рычаг | |
| 31 | 7***0 | Кронштейн | |
| 32 | 5***8 | Пружина | |
| 33 | 2***0 | Шплинт | |
| 34 | Б***0 | Шарик | |
| 35 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 36 | 2***8 | Палец | |
| 37 | 2***2 | Шплинт | |
| 38 | 2***6 | Болт | |
| 39 | 2***7 | Шайба | |
| 40 | 7***3 | Крышка | |
| 41 | 2***3 | Манжета | |
| 42 | 6***4 | Кольцо уплотнительное | |
| 43 | 3***1 | Гайка | |
| 44 | 6***3 | Шплинт | |
| 45 | 7***5 | Вал | |
| 46 | 5***6 | Шайба | |
| 47 | 5***3 | Фланец | |
| 48 | 3***4 | Подшипник | |
| 49 | 7***7 | Прокладка | |
| 50 | 7***5 | Стакан | |
| 51 | 7***4 | Прокладка | |
| 52 | 2***4 | Шпилька М12х75 ОСТ 37.001.166-81 | |
| 53 | 7***8 | Муфта | |
| 54 | 7***8 | Муфта | |
| 55 | 4***6 | Кольцо В50 ГОСТ 3940-86 | |
| 56 | 1***1 | Манжета | |
| 57 | 7***6 | Прокладка | |
| 58 | 6***5 | Опора | |
| 59 | 7***5 | Опора | |
| 60 | 1***8 | Подшипник ГОСТ 8338-75 | |
| 61 | 7***3 | Кольцо | |
| 62 | 4***1 | Кольцо В28 ГОСТ 13941-86 | |
| 63 | В***1 | Кольцо | |
| 64 | 2***2 | Болт | |
| 65 | 7***0 | Колесо зубчатое | |
| 66 | 7***6 | Вал | |
| 67 | 7***7 | Муфта | |
| 68 | 4***6 | Кольцо 1Б70 | |
| 69 | 4***4 | Кольцо В90 ГОСТ 13940-86 | |
| 70 | 7***8 | Колесо зубчатое | |
| 71 | 5***2 | Муфта | |
| 72 | 1***7 | Подшипник ГОСТ 5720-75 | |
| 73 | 4***7 | Кольцо 1635 ГОСТ 13940-68 | |
| 74 | 2***4 | Болт | |
| 75 | 4***8 | Кольцо | |
| 76 | 5***4 | Крышка | |
| 77 | 6***1 | Шпилька | |
| 78 | 7***1 | Фланец | |
| 79 | 3***9 | Шайба | |
| 80 | 3***2 | Болт М16х1,5-6gх100 | |
| 81 | 2***1 | Гайка | |
| 82 | 2***3 | Шплинт | |
| 83 | 7***9 | Фланец | |
| 84 | 5***7 | Обойма в сборе | |
| 85 | 4***9 | Болт М14x1,5x36 | |
| 86 | 7***5 | Пластина стопорная |
