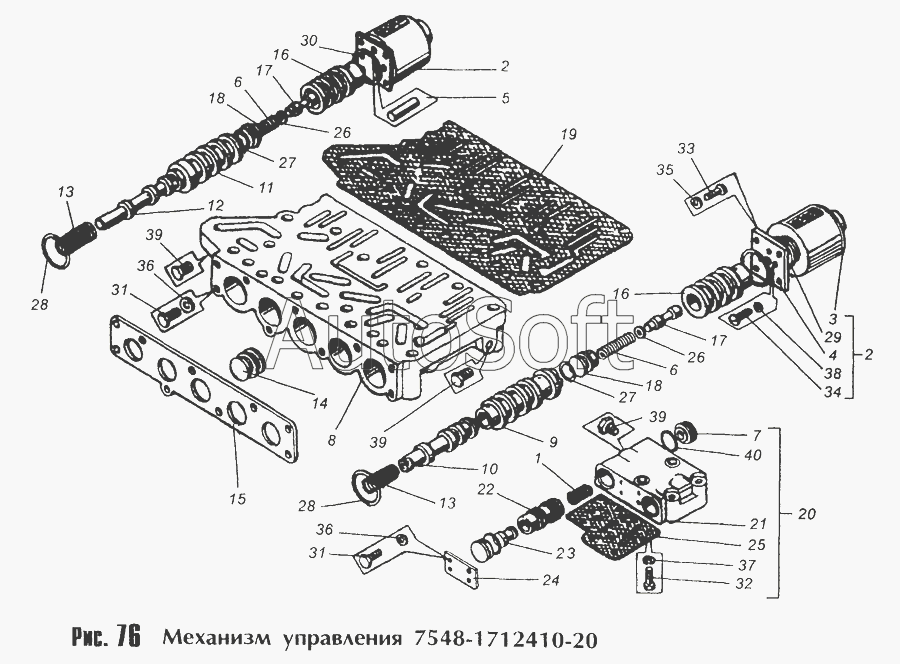

Каталог запасных частей к технике: МоАЗ 40481 (2003). Механизм управления 7548-1712410-20
31
31
22
23
24
25
26
26
27
27
28
28
29
30
21
32
33
34
35
36
36
37
38
39
39
39
40
11
2
2
3
4
5
6
6
7
8
9
10
1
12
13
13
14
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Пружина | |
| 2 | 5***1 | Электромагнит в сборе | |
| 3 | Р***0 | Электромагнит | |
| 4 | 7***6 | Фланец | |
| 5 | 5***0 | Толкатель | |
| 6 | 5***1 | Пружина | |
| 7 | 5***7 | Крышка | |
| 8 | 7***0 | Корпус | |
| 9 | 7***2 | Гильза | |
| 10 | 7***4 | Золотник | |
| 11 | 7***6 | Гильза | |
| 12 | 7***8 | Золотник | |
| 13 | 7***2 | Пружина | |
| 14 | 7***4 | Крышка | |
| 15 | 7***6 | Пластина | |
| 16 | 7***2 | Гильза пилота | |
| 17 | 7***4 | Золотник | |
| 18 | 7***6 | Крышка | |
| 19 | 7***0 | Прокладка | |
| 20 | 7***0 | Механизм разблокировки | |
| 21 | 7***2 | Корпус | |
| 22 | 7***4 | Гильза | |
| 23 | 7***6 | Золотник | |
| 24 | 7***8 | Крышка | |
| 25 | 7***0 | Прокладка | |
| 26 | 5***2 | Шайба | |
| 27 | 0***3 | Кольцо | |
| 28 | 0***3 | Кольцо | |
| 29 | 0***3 | Кольцо | |
| 30 | 0***3 | Кольцо | |
| 31 | 2***6 | Болт | |
| 32 | 2***1 | Болт М10х70 | |
| 33 | 2***0 | Винт М5-6gх15 ОСТ 37.001.127-81 | |
| 34 | 2***2 | Винт М6х10 | |
| 35 | 2***3 | Шайба 6 | |
| 36 | 2***5 | Шайба | |
| 37 | 2***6 | Шайба | |
| 38 | 2***4 | Шайба Б | |
| 39 | 2***1 | Пробка | |
| 40 | 3***2 | Кольцо |
