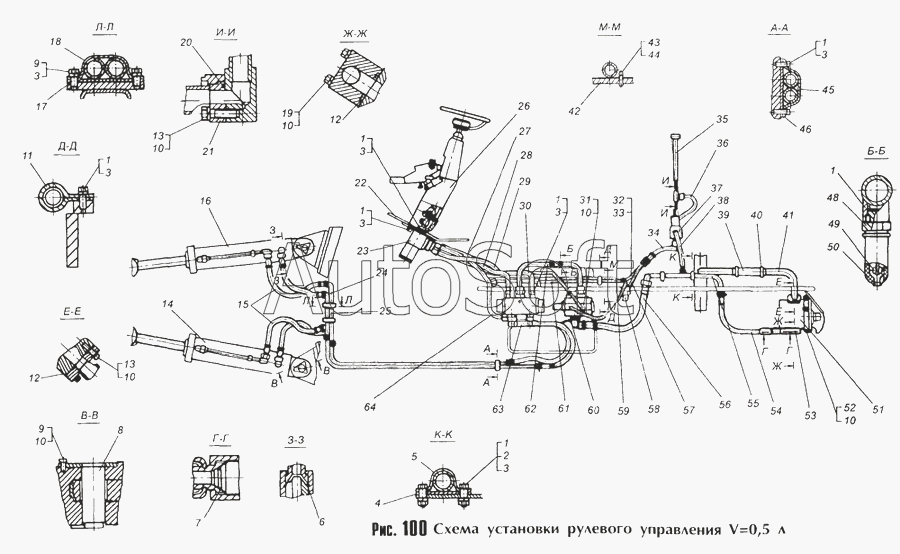

Каталог запасных частей к технике: МоАЗ 40481 (2003). Схема установки рулевого управления V=0,5 л (с 01.09.1998)
49
34
35
36
37
38
39
40
41
42
43
44
45
46
48
33
50
51
52
53
54
55
56
57
58
59
60
61
62
63
17
2
3
3
3
3
3
3
3
4
5
6
7
8
9
9
10
10
10
10
10
10
11
12
12
13
13
14
15
16
1
1
1
1
1
1
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Болт | |
| 2 | 2***2 | Гайка | |
| 3 | 2***6 | Шайба | |
| 4 | 9***6 | Прокладка | |
| 5 | Д***8 | Скоба | |
| 6 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 7 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 8 | 6***6 | Палец с пластиной | |
| 9 | 2***2 | Болт | |
| 10 | 2***7 | Шайба | |
| 11 | Д***6 | Хомут | |
| 12 | 0***2 | Кольцо | |
| 13 | 2***4 | Болт | |
| 14 | 6***1 | Гидроцилиндр с арматурой левый | |
| 15 | 6***2 | Рукав высокого давления | |
| 16 | 6***1 | Гидроцилиндр с арматурой правый | |
| 17 | Д***0 | Прокладка | |
| 18 | Д***9 | Скоба | |
| 19 | 2***4 | Болт М12-6gх80 | |
| 20 | 0***2 | Кольцо | |
| 21 | 7***6 | Прижим | |
| 22 | 6***0 | Пластина | |
| 23 | 6***0 | Руль гидравлический с арматурой | |
| 24 | 6***0 | Гидропровод передний | |
| 25 | 6***0 | Гидропровод задний | |
| 26 | 6***5 | Установка рулевой колонки | |
| 27 | 6***0 | Рукав высокого давления | |
| 28 | 7***4 | Рукав высокого давления | |
| 29 | 6***0 | Гидропровод усилителя передний | |
| 30 | 6***0 | Гидропровод усилителя задний | |
| 31 | 2***6 | Болт М12х20 | |
| 32 | 2***5 | Болт | |
| 33 | 2***5 | Шайба | |
| 34 | Д***2 | Рукав высокого давления | |
| 35 | 6***0 | Гидропровод сливной | |
| 36 | 7***4 | Рукав высокого давления | |
| 37 | 6***0 | Клапан предохранительный с арматурой | |
| 38 | 6***1 | Рукав высокого давления | |
| 39 | 7***0 | Рукав всасывающий | |
| 40 | Д***1 | Хомут | |
| 41 | 6***8 | Патрубок с фланцем | |
| 42 | 3***2 | Кляммер | |
| 43 | 2***8 | Болт М6-6gх16 ОСТ 37.001.123-75 | |
| 44 | 2***4 | Шайба | |
| 45 | 7***0 | Скоба | |
| 46 | 7***4 | Прокладка | |
| 47 | 0***2 | Кольцо ГОСТ 18829-73 | |
| 48 | 7***0 | Датчик | |
| 49 | 2***2 | Гайка М4 | |
| 50 | 5***6 | Колпачок защитный | |
| 51 | Н***Л | Насос шестеренный | |
| 52 | 2***5 | Гайка | |
| 53 | 6***0 | Фланец с угольником | |
| 54 | 7***0 | Рукав высокого давления | |
| 55 | 6***0 | Гидропровод нагнетательный задний | |
| 56 | 7***6 | Рукав высокого давления | |
| 57 | 6***0 | Гидропровод сливной гидроруля | |
| 58 | 6***1 | Клапан предохранительный с арматурой | |
| 59 | 6***5 | Гидропровод управления | |
| 60 | 6***0 | Клапан приоритетный с арматурой | |
| 61 | 6***0 | Гидропровод нагнетательный гидроруля | |
| 62 | 6***0 | Гидропровод напорный | |
| 63 | 6***0 | Усилитель потока с арматурой | |
| 64 | 6***0 | Гидропровод усилителя сливной |
