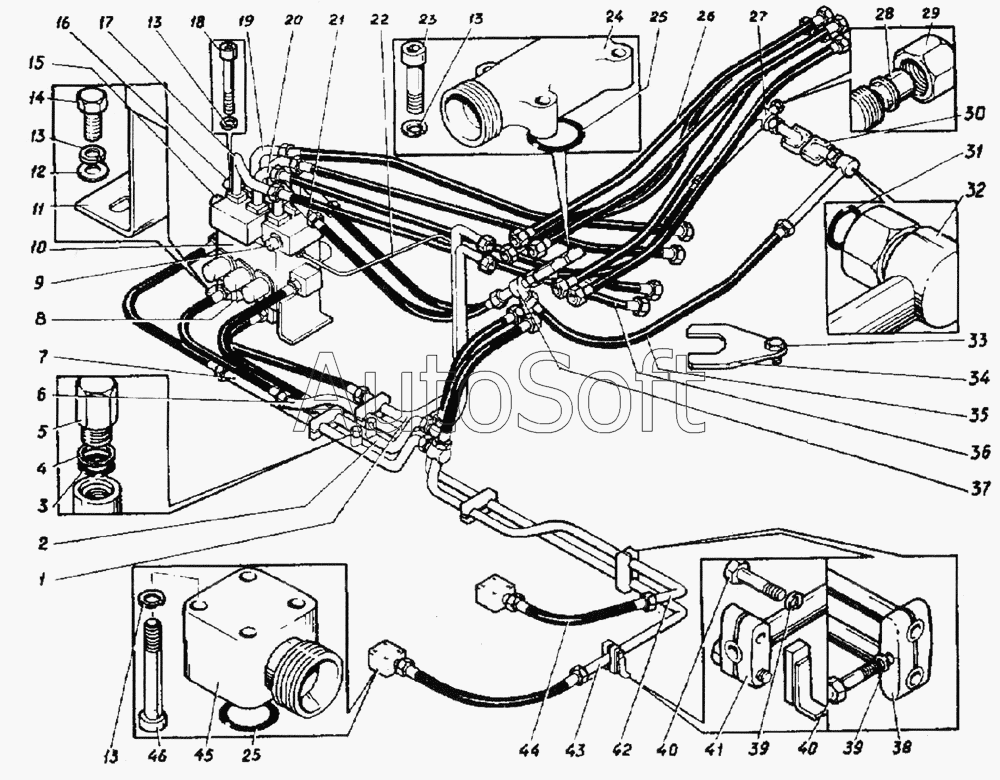

Каталог запасных частей к технике: ВЭКС ЭО-5221 (2009). Трубопроводы наплатформе
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Труба | |
| 2 | Э***0 | Труба | |
| 3 | 9***5 | Кольцо | |
| 4 | 1***0 | Кольцо | |
| 5 | Э***3 | Пробка | |
| 6 | Э***0 | Труба | |
| 7 | Э***0 | Труба | |
| 8 | Э***4 | Фланец | |
| 9 | Э***0 | Золотник тормозной | |
| 10 | Э***7 | Гидроаппарат гидромоторов | |
| 11 | Э***1 | Уголок | |
| 12 | 1***2 | Шайба | |
| 13 | 6***2 | Шайба | |
| 14 | 7***0 | Болт | |
| 15 | Э***0 | Золотник | |
| 16 | Э***1 | Золотник | |
| 17 | Э***0 | Труба | |
| 18 | 1***0 | Винт | |
| 19 | Э***0 | Труба | |
| 20 | Э***0 | Труба | |
| 21 | Э***0 | Труба | |
| 22 | Э***1 | Труба | |
| 23 | 1***5 | Винт | |
| 24 | Э***6 | Фланец | |
| 25 | 9***6 | Кольцо | |
| 26 | 2***0 | Рукав высокого давления | |
| 27 | Э***0 | Труба | |
| 28 | Э***9 | Заглушка | |
| 29 | Э***3 | Гайка | |
| 30 | Э***2 | Фланец | |
| 31 | 9***6 | Кольцо | |
| 32 | Э***0 | Труба | |
| 33 | Э***1 | Болт | |
| 34 | Э***1 | Вилка | |
| 35 | 2***0 | Рукав высокого давления | |
| 36 | 2***0 | Рукав высокого давления | |
| 37 | 9***0 | Труба | |
| 38 | Э***5 | Колодка | |
| 39 | 6***6 | Шайба | |
| 40 | 7***0 | Болт | |
| 41 | Э***7 | Колодка | |
| 42 | Э***1 | Труба | |
| 43 | Э***1 | Труба | |
| 44 | 2***0 | рукав высокого давления | |
| 45 | Э***1 | Фланец | |
| 46 | 1***0 | Винт |
