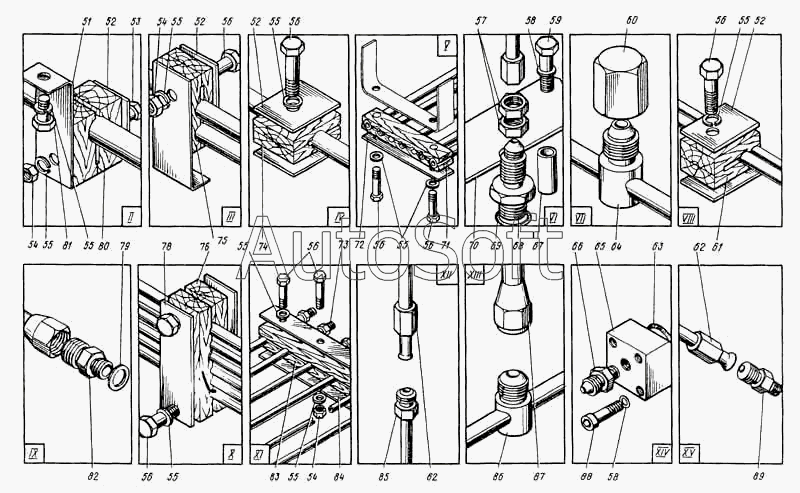

Каталог запасных частей к технике: ВЭКС ЭО-5122. Трубопроводы управления на платформе
51
52
52
52
52
53
54
54
54
55
55
55
55
55
55
55
55
55
56
56
56
56
56
56
56
57
58
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
78
79
81
82
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.05.25.000-2 | Э***2 | Трубопроводы управления на платформе | |
| 1 | 0***4 | Штуцер | |
| 2 | 0***2 | Гайка | |
| 3 | 0***4 | Ниппель | |
| 4 | Э***3 | Трубка L=1100 мм | |
| 5 | 6***0 | Пневмогидроаккумулятор 64020 А | |
| 6 | Э***9 | Трубка L=700 мм | |
| 7 | Г***3 | Обратный клапан | |
| 8 | Э***9 | Трубка L=100 мм | |
| 9 | Э***9 | Трубка L=500 мм | |
| 10 | Э***8 | Трубка L=200 мм | |
| 11 | Б***3 | Золотник напорный | |
| 12 | Г***3 | Клапан предохранительный | |
| 13 | Э***7 | Трубка L=1200 мм | |
| 14 | Э***8 | Трубка L=100 мм | |
| 15 | Э***5 | Трубка L=1500 мм | |
| 16 | Э***6 | Трубка L=1500 мм | |
| 17 | Э***3 | Штуцер тройниковый | |
| 18 | Э***2 | Трубка L=100 мм | |
| 19 | Э***3 | Трубка L=200 мм | |
| 20 | Э***3 | Трубка L=1000 мм | |
| 21 | Э***3 | Трубка L=350 мм | |
| 22 | Э***2 | Трубка L=400 мм | |
| 23 | Э***1 | Трубка L=500 мм | |
| 24 | Э***4 | Трубка L=1200 мм | |
| 25 | Э***1 | Трубка L=550 мм | |
| 26 | Э***2 | Трубка L=600 мм | |
| 27 | Э***4 | Трубка L=1200 мм | |
| 28 | Э***9 | Трубка L=1500 мм | |
| 29 | Э***5 | Трубка L=12000 мм | |
| 30 | 0***2 | Колодка | |
| 30 | Э***6 | Трубка L=1250 мм | |
| 31 | Э***7 | Трубка L=1250 мм | |
| 32 | Э***8 | Трубка L=1300 мм | |
| 33 | Э***9 | Трубка L=1300 мм | |
| 34 | Э***1 | Трубка L=1300 мм | |
| 35 | Э***8 | Трубка L=200 мм | |
| 36 | Э***2 | Штуцер | |
| 37 | Э***9 | Трубка L=650 мм | |
| 38 | Э***7 | Трубка L=600 мм | |
| 39 | Э***6 | Трубка L=1500 мм | |
| 40 | Э***4 | Трубка L=650 мм | |
| 41 | Э***5 | Трубка L=600 ми | |
| 42 | Э***2 | Трубка L=1300 мм | |
| 43 | Э***8 | Трубка L=1500 мм | |
| 44 | Э***0 | Рукав | |
| 45 | Э***4 | Трубка L=1200 мм | |
| 46 | Э***5 | Трубка L=1000 мм | |
| 47 | Э***7 | Переходник | |
| 48 | Э***1 | Трубка L=1200 мм | |
| 49 | Э***6 | Трубка L=800 мм | |
| 50 | Э***7 | Трубка L=1500 мм | |
| 51 | Э***6 | Кронштейн | |
| 52 | 0***0 | Накладка | |
| 53 | Б***0 | Болт | |
| 54 | Г***0 | Гайка | |
| 55 | Ш***0 | Шайба | |
| 56 | Б***0 | Болт | |
| 57 | Г***0 | Гайка | |
| 58 | Ш***2 | Шайба | |
| 59 | Б***0 | Болт | |
| 60 | 1***0 | Заглушка | |
| 61 | 0***0 | Колодка | |
| 62 | 1***6 | Гайка соединительная | |
| 63 | К***2 | Кольцо | |
| 64 | Э***2 | Тройник | |
| 65 | Э***1 | Фланец | |
| 66 | Э***4 | Штуцер | |
| 67 | Э***3 | Трубка L=60 мм | |
| 68 | Э***8 | Штуцер | |
| 69 | К***2 | Кольцо | |
| 70 | Э***9 | Фланец | |
| 71 | Э***1 | Колодка | |
| 72 | Э***2 | Накладка | |
| 73 | 0***6 | Штуцер | |
| 74 | 0***7 | Колодка | |
| 75 | 0***7 | Колодка | |
| 76 | Э***1 | Колодка | |
| 78 | Э***2 | Накладка | |
| 79 | 0***8 | Прокладка | |
| 81 | Б***0 | Болт | |
| 82 | Э***2 | Штуцер | |
| 83 | Э***3 | Колодка | |
| 84 | Э***4 | Накладка | |
| 85 | Э***2 | Штуцер | |
| 86 | Э***3 | Штуцер тройниковый | |
| 87 | 1***7 | Гайка соединительная | |
| 88 | В***5 | Винт | |
| 89 | Э***3 | Штуцер К1/4 |
