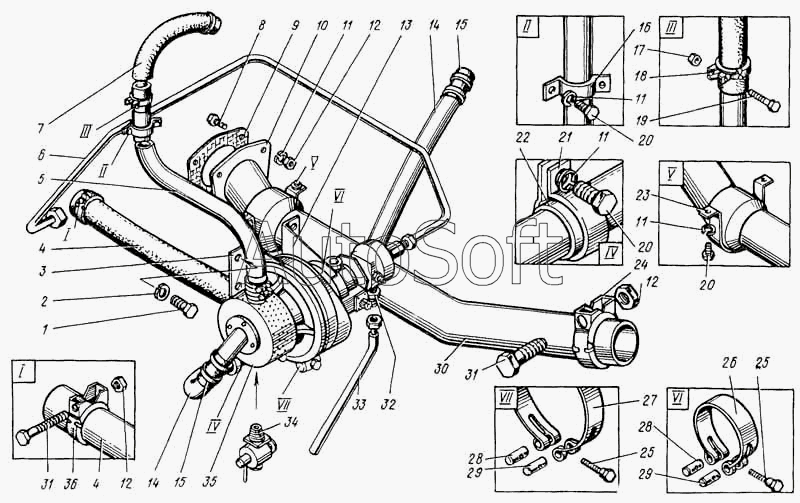

Каталог запасных частей к технике: ВЭКС ЭО-5122. Установка насосного агрегата
1
2
3
4
4
5
6
7
8
9
10
11
11
11
11
12
12
12
13
14
14
15
15
16
17
18
19
20
20
20
21
22
23
24
25
25
26
27
28
28
29
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.11.18.000-1 | Э***1 | Установка насосного агрегата | |
| 1 | Б***0 | Болт | |
| 2 | Ш***0 | Шайба | |
| 3 | Э***1 | Кронштейн | |
| 4 | 3***8 | Рукав | |
| 5 | Э***1 | Труба | |
| 6 | Э***1 | Труба | |
| 7 | 4***2 | Рукав L=400мм | |
| 8 | Б***5 | Болт | |
| 9 | Э***4 | Прокладка | |
| 10 | Э***0 | Труба | |
| 11 | Ш***8 | Шайба | |
| 12 | Г***8 | Гайка | |
| 13 | Э***1 | Кронштейн | |
| 14 | Э***1 | Труба | |
| 15 | 4***2 | Рукав L=70 мм | |
| 16 | Э***7 | Хомут | |
| 17 | Г***6 | Гайка | |
| 18 | 1***3 | Хомут | |
| 19 | 1***0 | Болт | |
| 20 | Б***6 | Болт | |
| 21 | Т***6 | Хомут | |
| 22 | Э***6 | Прокладка | |
| 23 | Э***1 | Хомут | |
| 24 | 1***0 | Хомут | |
| 25 | 2***0 | Болт натяжной | |
| 26 | Э***1 | Лента | |
| 27 | 6***1 | Лента | |
| 28 | 2***3 | Упор | |
| 29 | 2***2 | Валик | |
| 30 | Э***0 | Труба | |
| 31 | 1***0 | Болт | |
| 32 | 0***5 | Штуцер | |
| 33 | Э***0 | Трубка | |
| 34 | К***0 | Краник спускной пробковый | |
| 35 | П***А | Насосный агрегат в сборе | |
| 36 | 1***8 | Хомут |
