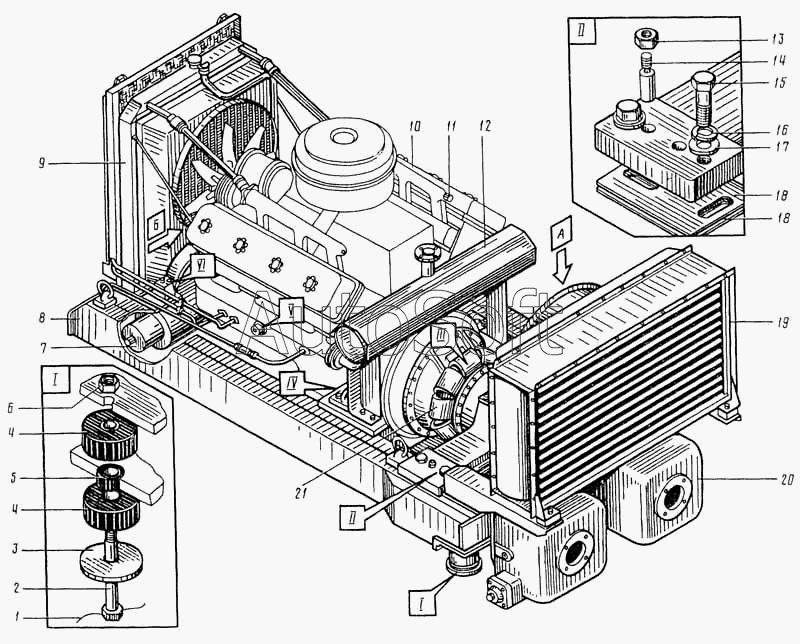

Каталог запасных частей к технике: ВЭКС ЭО-5122. Установка дизеля и насосов
14
1
2
3
4
4
5
6
7
8
9
10
11
12
13
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.11.20.000-3 | Э***3 | Установка дизеля и насосов | |
| 1 | П***6 | Проволока L=700 mm | |
| 2 | Б***0 | Болт | |
| 3 | Э***1 | Шайба | |
| 4 | Э***1 | Втулка | |
| 5 | Э***1 | Втулка | |
| 6 | Г***0 | Гайка | |
| 7 | Э***1 | Установка котла подогревателя | |
| 8 | Э***1 | Рама | |
| 9 | Э***3 | Установка радиаторов | |
| 10 | Я***Г | Дизель | |
| 11 | Т***0 | Датчик температуры | |
| 12 | Э***0 | Установка глушителя | |
| 13 | Г***2 | Гайка | |
| 14 | Ш***0 | Штифт | |
| 15 | Б***0 | Болт | |
| 16 | Ш***4 | Шайба | |
| 17 | Э***8 | Шайба | |
| 18 | Э***2 | Прокладка | |
| 19 | Э***1 | Установка маслоохладителя | |
| 20 | Э***3 | Установка насосов | |
| 21 | Э***2 | Муфта сцепления | |
| 22 | Э***2 | Пластина | |
| 23 | Э***1 | Пластина | |
| 24 | Б***0 | Болт | |
| 25 | П***3 | Проволока L=130 мм | |
| 26 | Э***1 | Болт | |
| 27 | Ш***6 | Шайба | |
| 28 | Г***6 | Гайка | |
| 29 | Б***5 | Болт | |
| 30 | Ш***4 | Шайба | |
| 31 | 1***Б | Кронштейн | |
| 32 | Э***5 | Болт | |
| 33 | Б***5 | Болт | |
| 34 | 1***А | Прокладка | |
| 35 | 1***А | Прокладка | |
| 36 | 1***9 | Прокладка | |
| 37 | М***6 | Датчик указателя давления масла | |
| 38 | 1***1 | Переходник | |
| 39 | Б***0 | Болт | |
| 40 | Г***0 | Гайка | |
| 41 | Ш***0 | Шайба | |
| 42 | 1***А | Прокладка | |
| 43 | 1***А | Прокладка | |
| 44 | 1***6 | Прокладка | |
| 45 | 1***7 | Прокладка | |
| 46 | В***0 | Винт | |
| 47 | 1***8 | Хомут | |
| 48 | Э***4 | Болт | |
| 49 | 1***4 | Балка передняя | |
| 50 | Ш***2 | Штифт | |
| 51 | 1***2 | Поводок | |
| 52 | 1***1 | Гнездо | |
| 53 | 1***3 | Прокладка | |
| 54 | Ш***6 | Шайба | |
| 55 | Б***6 | Болт | |
| 56 | Д***3 | Датчик тахометра |
