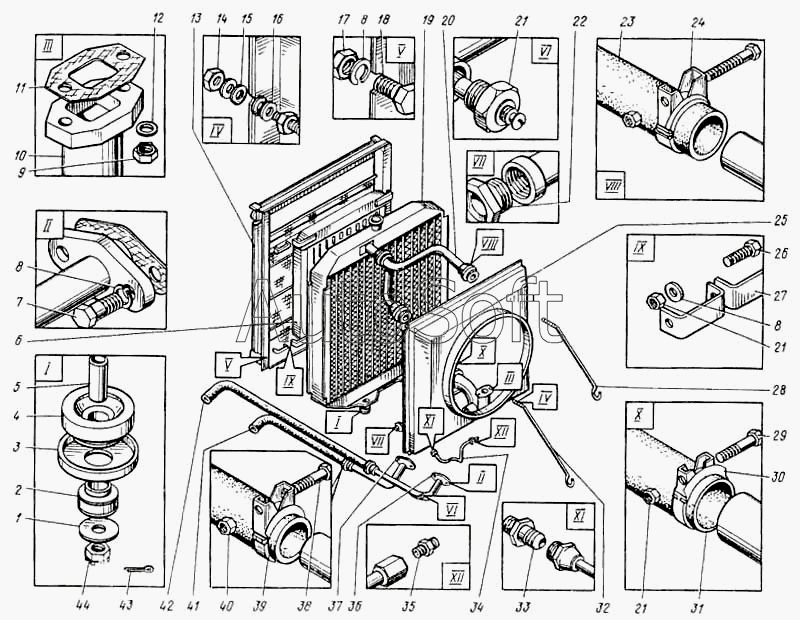

Каталог запасных частей к технике: ВЭКС ЭО-5122. Установка радиаторов
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.11.22.000-3 | Э***3 | Установка радиаторов | |
| 1 | 1***2 | Шайба | |
| 2 | 1***5 | Подушка подвески радиатора нижняя | |
| 3 | 1***1 | Гнездо | |
| 4 | 1***4 | Подушка подвески радиатора верхняя | |
| 5 | 1***0 | Втулка распорная | |
| 6 | С***2 | Радиатор масляный в сборе | |
| 7 | Б***5 | Болт | |
| 8 | Ш***8 | Шайба | |
| 9 | 1***3 | Гайка | |
| 10 | Э***2 | Патрубок | |
| 11 | 1***8 | Прокладка | |
| 12 | ш***0 | Шайба | |
| 13 | Э***2 | Шторка радиатора | |
| 14 | Г***0 | Гайка | |
| 15 | 1***5 | Прокладка | |
| 16 | Ш***0 | Шайба | |
| 17 | Г***8 | Гайка | |
| 18 | Б***6 | Болт | |
| 19 | 2***0 | Радиатор водяной в сборе | |
| 20 | 1***А | Патрубок | |
| 21 | Т***Г | Датчик указателя температуры масла | |
| 22 | Э***2 | Штуцер | |
| 23 | Э***3 | Муфта | |
| 24 | 1***8 | Хомут | |
| 25 | 1***6 | Кожух вентилятора | |
| 26 | Б***0 | Болт | |
| 27 | 1***7 | Кронштейн | |
| 28 | 1***6 | Растяжка левая | |
| 29 | 1***0 | Болт | |
| 30 | 1***5 | Хомут | |
| 31 | Э***4 | Муфта | |
| 32 | 1***5 | Растяжка правая | |
| 33 | Э***5 | Штуцер | |
| 34 | Э***0 | Трубка | |
| 35 | Т***3 | Масленка | |
| 36 | Э***2 | Труба | |
| 37 | Э***2 | Труба | |
| 38 | 1***0 | Болт | |
| 39 | 1***5 | Гайка | |
| 40 | Г***6 | Гайка | |
| 41 | Э***1 | Рукав 40У16-7 L=400 | |
| 42 | Э***2 | Рукав 40У16-7 L=600 | |
| 43 | Ш***5 | Шплинт | |
| 44 | 1***4 | Гайка |
