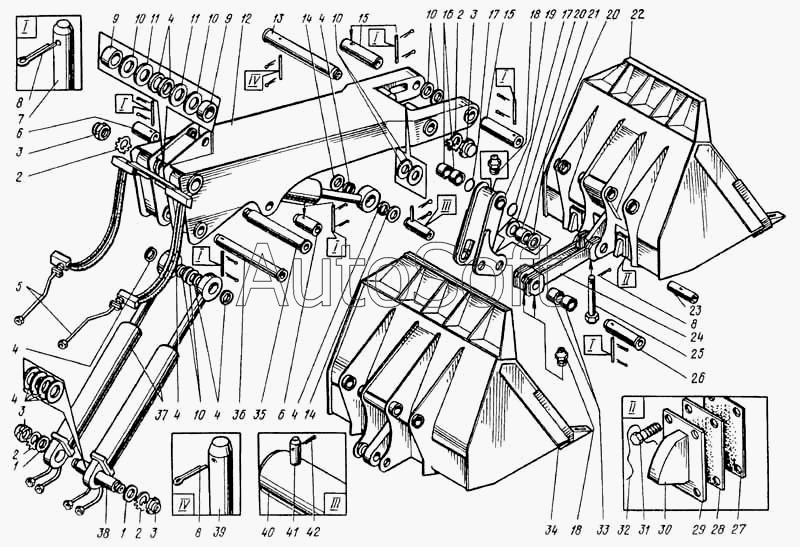

Каталог запасных частей к технике: ВЭКС ЭО-5122. Рабочее оборудование прямая лопата
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
42
11
11
1
1
2
2
2
2
3
3
3
3
4
4
4
4
4
4
4
5
6
6
7
8
8
8
9
9
10
10
10
10
10
12
13
14
14
15
15
16
17
17
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.13.00.000-1 | Э***1 | Рабочее оборудование прямая лопата | |
| 1 | Э***3 | Шайба | |
| 2 | Ш***0 | Шайба | |
| 3 | Э***6 | Гайка глухая | |
| 4 | Э***9 | Втулка | |
| 5 | Э***2 | Трубопроводы рабочего оборудования | |
| 6 | Э***1 | Ось | |
| 7 | Э***8 | Палец | |
| 8 | Ш***0 | Шплинт | |
| 9 | Э***8 | Втулка | |
| 10 | Э***3 | Шайба | |
| 11 | Э***7 | Шайба | |
| 12 | Э***2 | Рукоять прямой лопаты | |
| 13 | Э***1 | Ось | |
| 14 | Э***1 | Шайба | |
| 15 | Э***2 | Ось | |
| 16 | Э***2 | Втулка | |
| 17 | К***2 | Кольцо | |
| 18 | Т***3 | Масленка | |
| 19 | Э***2 | Рычаг | |
| 20 | 0***5 | Шайба | |
| 21 | Э***9 | Втулка | |
| 22 | Э***1 | Ковш пряной лопаты вместимостью 1,6 м.куб. | |
| 23 | Э***3 | Ось | |
| 24 | Э***1 | Тяга | |
| 25 | Э***1 | Палец | |
| 26 | Э***1 | Ось | |
| 27 | Э***2 | Амортизатор | |
| 28 | Э***4 | Амортизатор | |
| 29 | Э***5 | Основание | |
| 30 | Э***1 | Упор | |
| 31 | Б***0 | Болт | |
| 32 | П***2 | Проволока L=80 мм | |
| 33 | Э***1 | Втулка | |
| 34 | Э***1 | Ковш погрузочный вместимостью 2 м. куб. | |
| 35 | Э***2 | Ось | |
| 36 | Э***1 | Ось | |
| 37 | Э***1 | Гидроцилиндр | |
| 38 | Э***5 | Ось | |
| 39 | Э***1 | Палец | |
| 40 | Э***2 | Ось | |
| 41 | Э***1 | Палец | |
| 42 | Ш***0 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
