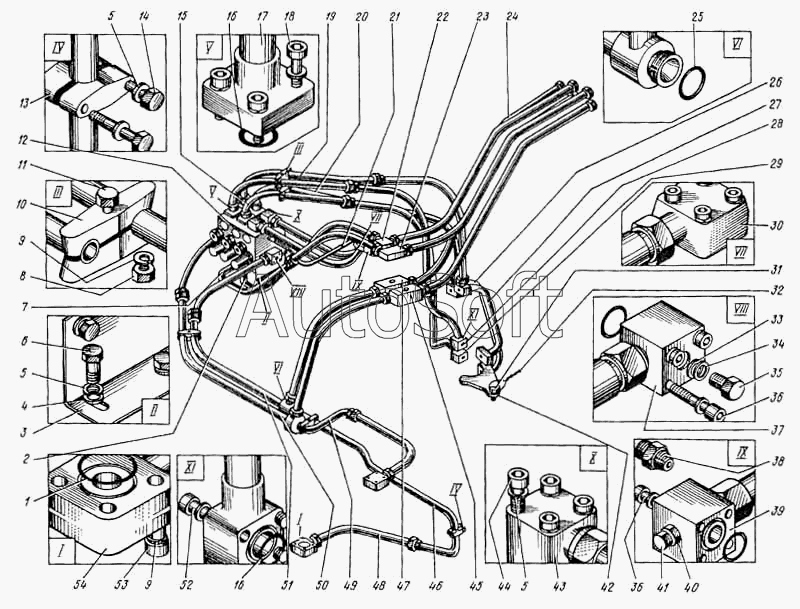

Каталог запасных частей к технике: ВЭКС ЭО-5122. Трубопроводы на платформе
41
28
29
30
31
32
33
34
35
36
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
53
54
14
1
2
3
4
5
5
5
6
7
8
9
9
10
11
12
13
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.09.17.000 | Э***0 | Трубопроводы на платформе | |
| 1 | К***2 | Кольцо | |
| 2 | Э***0 | Труба | |
| 3 | Э***1 | Уголок | |
| 4 | Ш***2 | Шайба | |
| 5 | Ш***2 | Шайба | |
| 6 | Б***0 | Болт | |
| 7 | Э***0 | Труба | |
| 8 | Г***6 | Гайка | |
| 9 | Ш***6 | Шайба | |
| 10 | Э***1 | Колодка | |
| 11 | Б***0 | Болт | |
| 12 | Э***1 | Гидроаппарат гидромоторов | |
| 13 | Э***1 | Колодка | |
| 14 | Б***0 | Болт | |
| 15 | Э***1 | Труба | |
| 16 | К***2 | Кольцо | |
| 17 | Э***1 | Труба | |
| 18 | В***5 | Винт | |
| 19 | Э***1 | Труба | |
| 20 | Э***1 | Труба | |
| 21 | Э***0 | Труба | |
| 22 | Э***5 | Фланец | |
| 23 | Э***0 | Тройник | |
| 24 | Р***У | Рукав высокого давления | |
| 25 | К***2 | Кольцо | |
| 26 | Э***1 | Труба | |
| 27 | Э***1 | Тру ба | |
| 28 | Э***1 | Труба | |
| 29 | Э***1 | Труба | |
| 30 | Э***6 | Фланец | |
| 31 | Э***1 | Болт | |
| 32 | П***3 | Проволока L=130 мм | |
| 33 | Э***4 | Шайба защитная | |
| 34 | К***2 | Кольцо | |
| 35 | Э***3 | Пробка | |
| 36 | В***0 | Винт | |
| 37 | Э***7 | Фланец | |
| 38 | Э***4 | Штуцер | |
| 39 | Э***7 | Фланец | |
| 40 | Э***3 | Штуцер К1/4 | |
| 41 | 1***0 | Заглушка | |
| 42 | Э***1 | Вилка | |
| 43 | Э***5 | Фланец | |
| 44 | В***0 | Винт | |
| 45 | Э***1 | Клапан обратный | |
| 46 | Э***0 | Труба | |
| 47 | Э***1 | Клапан обратный | |
| 48 | Р***У | Рукав высокого давления | |
| 49 | Э***0 | Труба | |
| 50 | Э***1 | Труба | |
| 51 | Э***1 | Труба | |
| 52 | В***5 | Винт | |
| 53 | В***0 | Винт | |
| 54 | Э***8 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
