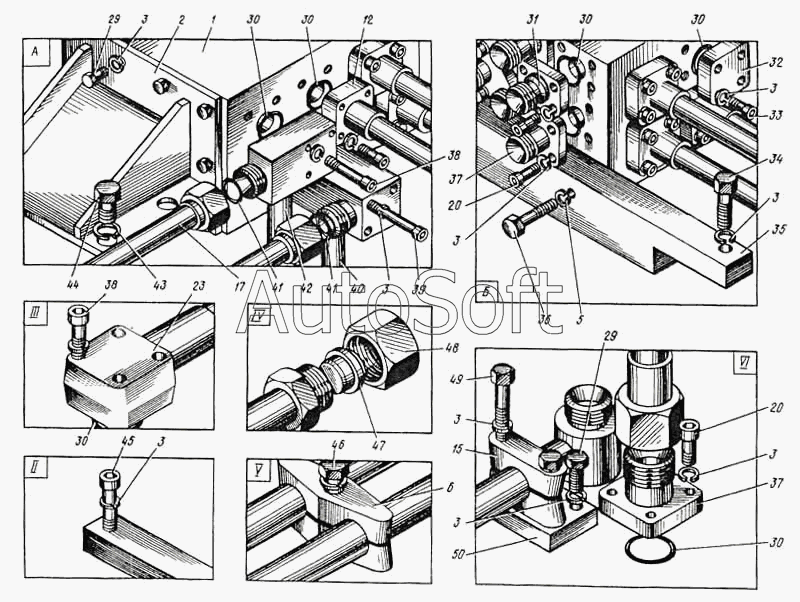

Каталог запасных частей к технике: ВЭКС ЭО-5122. Трубопроводы стрелы
1
2
3
3
3
3
3
3
3
3
3
5
6
12
15
17
20
20
23
29
29
30
30
30
30
30
30
31
32
33
34
35
36
37
37
38
38
39
40
41
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.06.07.000-1 | Э***1 | Трубопроводы стрелы | |
| 1 | Э***2 | Гидроаппарат гидроцилиндров | |
| 2 | Э***0 | Кронштейн | |
| 3 | Ш***2 | Шайба | |
| 4 | Г***6 | Гайка | |
| 5 | Ш***6 | Шайба | |
| 6 | Э***1 | Колодка | |
| 7 | Б***0 | Болт | |
| 8 | Э***1 | Планка | |
| 9 | Б***0 | Болт | |
| 10 | Э***1 | Колодка | |
| 11 | Э***0 | Труба | |
| 12 | Э***0 | Труба | |
| 13 | Р***У | Рукав высокого давления | |
| 14 | Э***0 | Труба | |
| 15 | Э***1 | Колодка | |
| 16 | Э***0 | Труба | |
| 17 | Э***0 | Труба | |
| 18 | К***2 | Кольцо | |
| 19 | Э***4 | Фланец | |
| 20 | В***5 | Винт | |
| 21 | Э***0 | Труба | |
| 22 | Э***0 | Труба | |
| 23 | Э***0 | Труба | |
| 24 | Э***0 | Труба | |
| 25 | Э***0 | Труба | |
| 26 | Э***0 | Труба | |
| 27 | Э***0 | Труба | |
| 28 | Э***0 | Труба | |
| 29 | Б***0 | Болт М12х30 | |
| 30 | К***2 | Кольцо | |
| 31 | Э***1 | Фланец | |
| 32 | Э***6 | Заглушка | |
| 33 | В***5 | Винт | |
| 34 | Б***0 | Болт | |
| 35 | Э***9 | Балка | |
| 36 | Б***0 | Болт | |
| 37 | Э***1 | Фланец | |
| 38 | В***5 | Винт | |
| 39 | В***0 | Винт | |
| 40 | Э***0 | Труба | |
| 41 | К***2 | Кольцо | |
| 42 | Э***0 | Труба | |
| 43 | Ш***0 | Шайба | |
| 44 | Б***0 | Болт | |
| 45 | В***0 | Винт | |
| 46 | Б***0 | Болт | |
| 47 | Э***2 | Заглушка | |
| 48 | Э***3 | Гайка | |
| 49 | Б***0 | Болт | |
| 50 | Э***6 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
