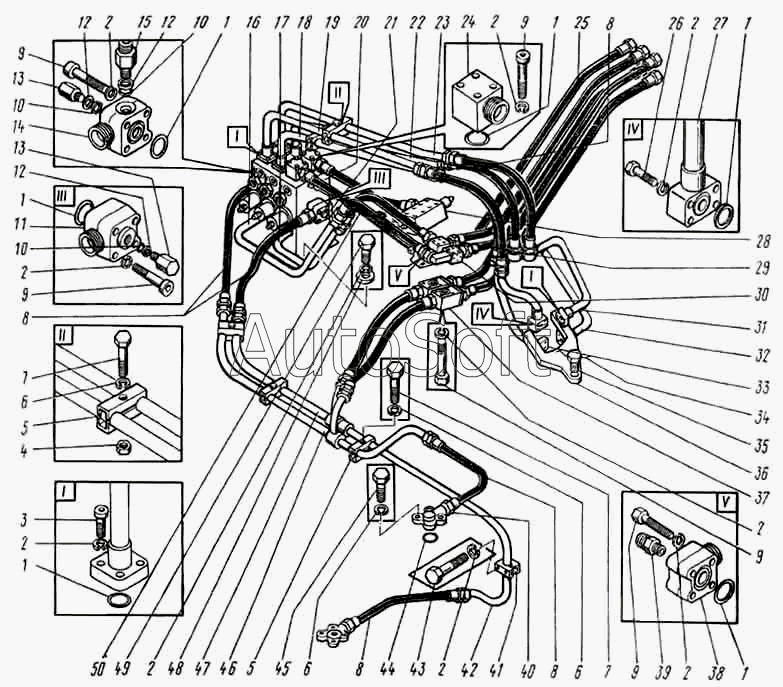

Каталог запасных частей к технике: ВЭКС ЭО-5124. Трубопроводы на платформе
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
4
5
5
6
6
6
7
7
8
8
8
8
9
9
9
9
9
10
10
10
11
12
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Кольцо | |
| 2 | 6***2 | Шайба | |
| 3 | 1***5 | Винт | |
| 4 | 5***6 | Гайка | |
| 5 | Э***2 | Колодка | |
| 6 | 6***6 | Шайба | |
| 7 | 7***0 | Болт | |
| 8 | 2***0 | Тукав высокого давления | |
| 9 | 1***0 | Винт | |
| 10 | 9***5 | Кольцо | |
| 11 | Э***1 | Фланец | |
| 12 | 1***0 | Кольцо | |
| 13 | Э***3 | Пробка | |
| 14 | Э***2 | Фланец | |
| 15 | Э***1 | Штуцер | |
| 16 | Э***0 | Труба | |
| 17 | Э***0 | Труба | |
| 18 | Э***1 | Труба | |
| 19 | Э***1 | Труба | |
| 20 | Э***3 | Гидроаппарат гидромоторов | |
| 21 | Э***1 | Уголок | |
| 22 | Э***1 | Труба | |
| 23 | Э***1 | Труба | |
| 24 | Э***1 | Фланец | |
| 25 | 2***0 | Рукав высокого давления | |
| 26 | 1***5 | Винт | |
| 27 | Э***1 | Труба | |
| 28 | Э***0 | Золотник тормозной | |
| 29 | Э***5 | Фланец | |
| 30 | Э***0 | Тройник | |
| 31 | Э***2 | Труба | |
| 32 | Э***2 | Труба | |
| 33 | Э***1 | Труба | |
| 34 | 3***3 | Проволока L =130 мм | |
| 35 | Э***1 | Болт | |
| 36 | Э***1 | Вилка | |
| 37 | Э***1 | Клапан обратный | |
| 38 | Э***1 | Фланец | |
| 39 | Э***4 | Штуцер | |
| 40 | Э***8 | Фланец | |
| 41 | Э***2 | Колодка | |
| 42 | Э***0 | Труба | |
| 43 | 7***0 | Болт | |
| 44 | 9***8 | Кольцо | |
| 45 | 7***0 | Болт | |
| 46 | Э***2 | Труба | |
| 47 | Э***1 | Труба | |
| 48 | 1***2 | Шайба | |
| 49 | 3***8 | Болт | |
| 50 | Э***0 | Труба |
