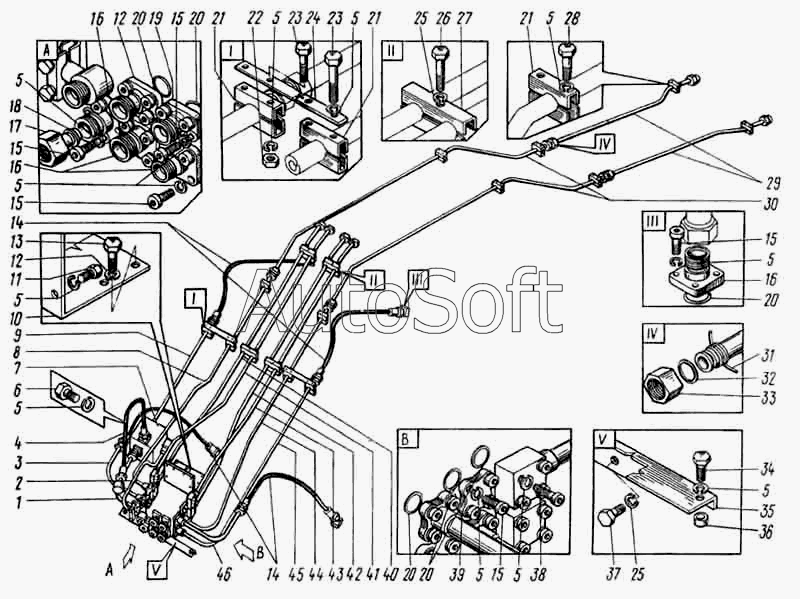

Каталог запасных частей к технике: ВЭКС ЭО-5124. Трубопроводы моноблочной стрелы
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
12
13
14
14
15
15
15
15
15
16
16
16
17
18
19
20
20
20
20
20
21
21
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Труба | |
| 2 | Э***0 | Труба | |
| 3 | Э***0 | Труба | |
| 4 | 2***0 | рукав высокого давления | |
| 5 | 6***2 | Шайба | |
| 6 | 7***5 | Болт | |
| 7 | Э***0 | Гидроапларат гидроаккумуляторов | |
| 8 | Э***0 | Труба | |
| 9 | Э***0 | Труба | |
| 10 | Э***1 | Кронштейн | |
| 11 | 7***0 | Болт | |
| 12 | 6***0 | Шайба | |
| 13 | 7***0 | Болт | |
| 14 | 2***0 | Рукав высокого давления | |
| 15 | 1***5 | Винт | |
| 16 | Э***1 | Фланец | |
| 17 | Э***7 | Гайка | |
| 18 | Э***6 | Заглушка | |
| 19 | Э***1 | Фланец | |
| 20 | 9***6 | Кольцо | |
| 21 | Э***2 | Колодка | |
| 22 | 5***2 | Гайка | |
| 23 | 7***0 | Болт | |
| 24 | Э***1 | Планка | |
| 25 | 6***6 | Шайба | |
| 26 | 7***0 | Болт | |
| 27 | Э***2 | Колодка | |
| 28 | 7***0 | Болт | |
| 29 | Э***1 | Труба | |
| 30 | Э***0 | Труба | |
| 31 | Э***5 | Штифт | |
| 32 | 9***6 | Кольцо | |
| 33 | Э***4 | Гайка | |
| 34 | 7***0 | Болт | |
| 35 | Э***0 | Балка | |
| 36 | Э***8 | Втулка | |
| 37 | 7***0 | Болт | |
| 38 | 1***5 | Винт | |
| 39 | Э***6 | Заглушка | |
| 40 | Э***0 | Труба | |
| 41 | Э***0 | Труба | |
| 42 | Э***0 | Труба | |
| 43 | Э***0 | Труба | |
| 44 | Э***1 | Труба | |
| 45 | Э***1 | Труба | |
| 46 | Э***1 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
