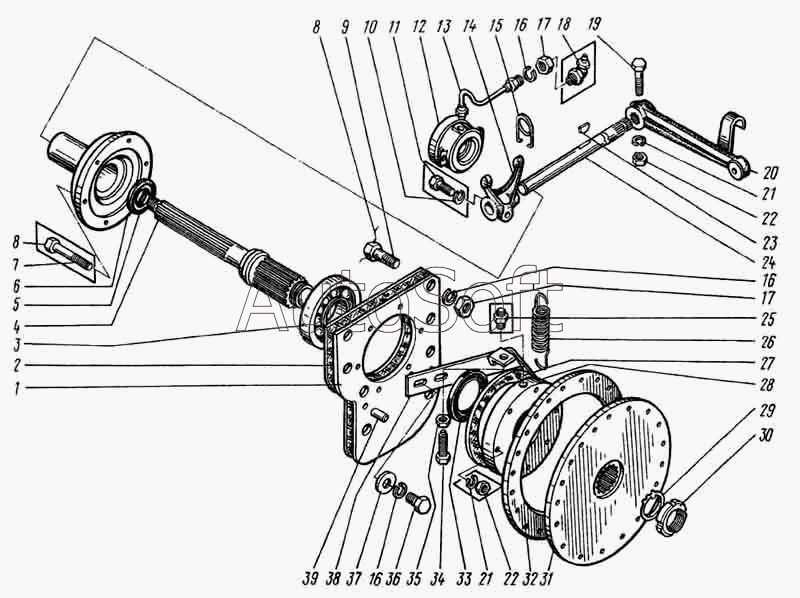

Каталог запасных частей к технике: ВЭКС ЭО-5124. Муфта сцепления
30
21
21
22
22
23
24
25
26
27
38
29
20
31
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
8
9
10
1
12
13
14
15
16
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***1 | Плита | |
| 2 | 1***4 | Прокладка | |
| 3 | 8***2 | Подшипник | |
| 4 | 1***Б | Вал | |
| 5 | 2***0 | Сальник крышки подшипника первичного вала | |
| 6 | 2***9 | Крышка подшипника первичного вала | |
| 7 | 7***0 | Болт | |
| 8 | 3***6 | Проволока L=3 м | |
| 9 | 7***0 | Болт | |
| 10 | 2***С | Шайба | |
| 11 | 2***9 | Болт вилки выключателя сцепления | |
| 12 | 2***2 | Муфта выключения сцепления в сборе | |
| 13 | 2***0 | Шланг смазки муфты выключения сцепления | |
| 14 | 2***3 | Вилка выключения оцепления | |
| 15 | 2***А | Пружина муфты выключения сцепления | |
| 16 | 6***6 | Шайба | |
| 17 | 5***6 | Гайка | |
| 18 | 1***3 | Масленка | |
| 19 | 7***0 | Болт | |
| 20 | Э***1 | Рычаг | |
| 21 | 6***0 | Шайба | |
| 22 | 5***0 | Гайка | |
| 23 | 3***2 | Шпонка вилки выключения сцепления | |
| 24 | 6***Б | Вал вилки выключения сцепления | |
| 25 | 1***3 | Масленка | |
| 26 | 6***6 | Пружина | |
| 27 | 1***5 | Прокладка | |
| 29 | 1***8 | Шайба | |
| 30 | 1***5 | Гайка | |
| 31 | Э***2 | Полумуфта дизеля | |
| 32 | Э***1 | Кольцо | |
| 33 | 8***5 | Манжета | |
| 34 | 1***0 | Винт | |
| 35 | 5***2 | Гайка | |
| 36 | 7***0 | Болт | |
| 37 | 1***6 | Шайба | |
| 38 | 1***3 | Крышка | |
| 38 | Э***1 | Кронштейн | |
| 39 | 3***8 | Штифт |
