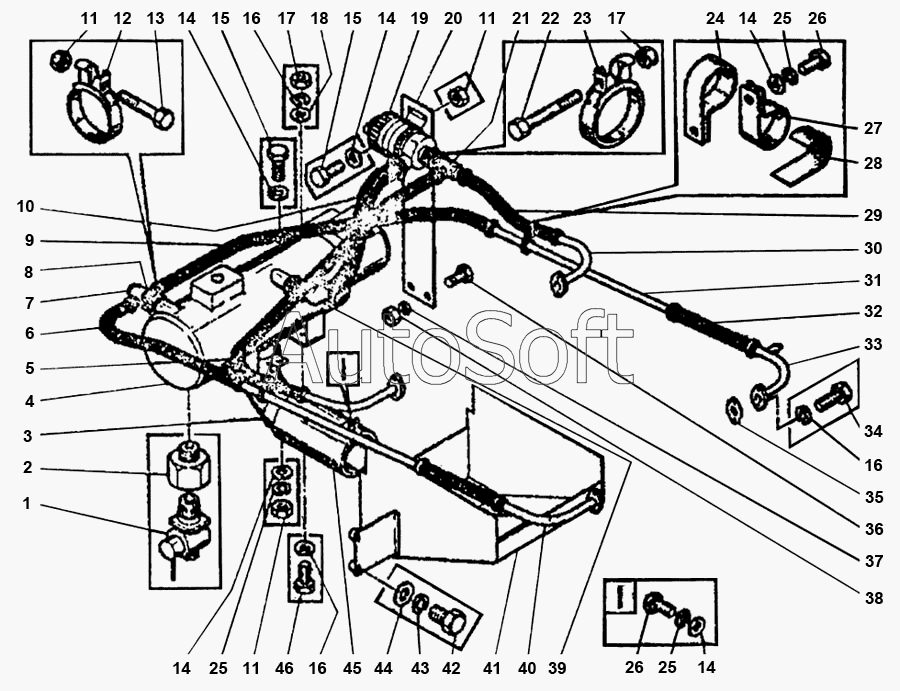

Каталог запасных частей к технике: ВЭКС ЭО-5225 (2009). ЭО-5225.11.18.000-1 Установка подогревателя
36
25
25
25
26
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
3
4
5
6
7
8
9
10
11
11
11
12
1
14
14
14
14
14
15
15
16
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***7 | Кран пробковый | |
| 2 | 4***3 | Штуцер | |
| 3 | Э***1 | Труба | |
| 4 | 1***6 | Подогреватель жидкостный | |
| 5 | Э***1 | Рукав | |
| 6 | Э***1 | Рукав | |
| 7 | Э***1 | Патрубок | |
| 8 | Э***1 | Рукав | |
| 9 | Э***1 | Рукав | |
| 10 | Э***1 | Рукав | |
| 11 | 5***6 | Гайка | |
| 12 | 1***2 | Хомут | |
| 13 | 7***0 | Болт | |
| 14 | 1***6 | Шайба | |
| 15 | 7***0 | Болт | |
| 16 | 6***8 | Шайба | |
| 17 | 5***8 | Гайка | |
| 18 | 1***8 | Шайба | |
| 19 | 3***0 | Электродвигатель с насосом | |
| 20 | Э***1 | Планка | |
| 21 | Э***1 | Патрубок | |
| 22 | 7***0 | Болт | |
| 23 | 1***3 | Хомут | |
| 24 | 1***2 | Хомут | |
| 25 | 6***6 | Шайба | |
| 26 | 7***6 | Болт | |
| 27 | 1***2 | Хомут | |
| 28 | Э***1 | Прокладка | |
| 29 | Э***1 | Рукав | |
| 30 | Э***0 | Патрубок | |
| 31 | Э***1 | Труба | |
| 32 | Э***1 | Рукав | |
| 33 | Э***1 | Патрубок | |
| 34 | 7***5 | Болт | |
| 35 | Э***3 | Прокладка | |
| 36 | 7***0 | Болт | |
| 37 | 6***6 | Шайба | |
| 38 | 5***6 | Гайка | |
| 39 | Э***1 | Патрубок | |
| 40 | Э***0 | Патрубок | |
| 41 | Э***1 | Фальшподдон | |
| 42 | 7***0 | Болт | |
| 43 | 6***0 | Шайба | |
| 44 | 1***0 | Шайба | |
| 45 | Э***1 | Труба | |
| 46 | 7***0 | Болт |
