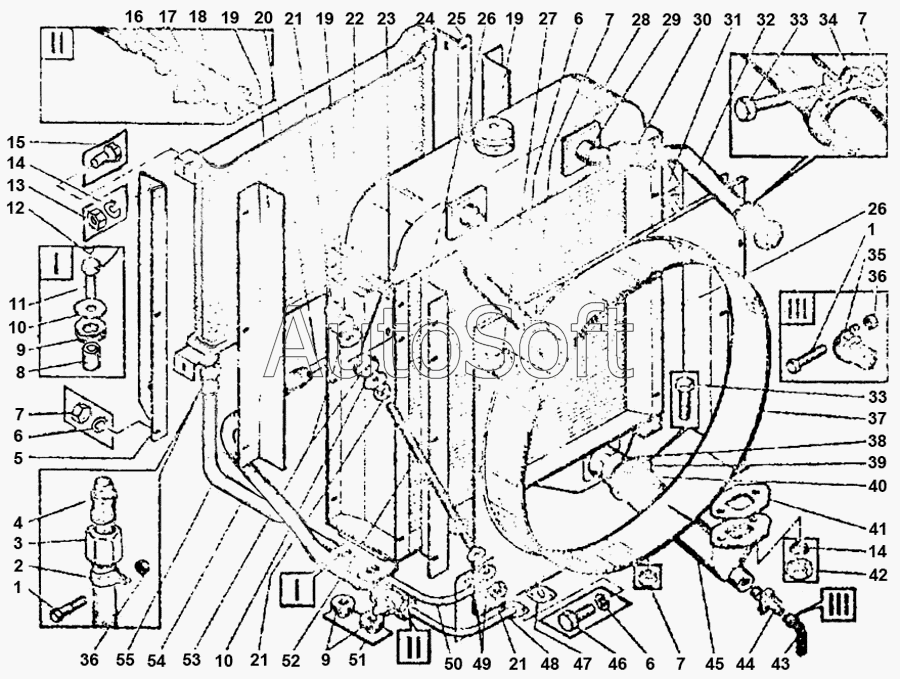

Каталог запасных частей к технике: ВЭКС ЭО-5225 (2009). ЭО-5225.11.22.000-1 Установка радиаторов
42
29
30
31
32
33
33
34
35
36
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
55
55
15
2
3
4
5
6
6
6
7
7
7
7
8
9
9
10
10
11
12
13
14
14
1
1
16
17
18
19
19
19
20
21
21
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Болт | |
| 2 | 1***5 | Хомут | |
| 3 | Э***3 | Гайка | |
| 4 | Э***7 | Ниппель | |
| 5 | Э***1 | Уголок | |
| 6 | 6***8 | Шайба | |
| 7 | 5***8 | Гайка | |
| 8 | Э***2 | Втулка | |
| 9 | Э***3 | Кольцо | |
| 10 | Э***5 | Шайба | |
| 11 | 7***0 | Болт | |
| 12 | 3***3 | Проволока L =130 мм | |
| 13 | 5***0 | Гайка | |
| 14 | 6***0 | Шайба | |
| 15 | 7***6 | Болт | |
| 16 | Э***0 | Переходник | |
| 17 | 0***2 | Прокладка | |
| 18 | Э***1 | Кран муфтовый | |
| 19 | Э***1 | Уголок | |
| 20 | Э***1 | Труба | |
| 21 | 5***2 | Гайка | |
| 22 | 7***6 | Болт | |
| 23 | Э***4 | Кронштейн | |
| 24 | 1***0 | Радиатор масляный | |
| 25 | Э***1 | Уголок | |
| 26 | Э***1 | Уголок | |
| 27 | 1***8 | Шайба | |
| 28 | М***1 | Радиатор водяной | |
| 29 | Э***0 | Фланец | |
| 30 | Э***3 | Муфта | |
| 31 | Э***3 | Кронштейн | |
| 32 | Э***0 | Труба | |
| 33 | 7***0 | Болт | |
| 34 | 1***3 | Хомут | |
| 35 | 1***8 | Хомут | |
| 36 | 5***6 | Гайка | |
| 37 | Э***1 | Кожух вентилятора | |
| 38 | Э***0 | Фланец | |
| 39 | 1***0 | Хомут | |
| 40 | Э***4 | Муфта | |
| 41 | Э***2 | Прокладка | |
| 42 | Э***6 | Гайка | |
| 43 | Э***7 | Рукав | |
| 44 | Э***0 | Кран сливной | |
| 45 | Э***0 | Патрубок | |
| 46 | 7***5 | Болт | |
| 47 | Э***3 | Прокладка | |
| 48 | Э***1 | Труба | |
| 49 | 1***2 | Шайба | |
| 50 | Э***1 | Труба | |
| 51 | Э***4 | Пластина | |
| 52 | Э***1 | Тяга | |
| 53 | Э***1 | Шайба | |
| 54 | Э***2 | Рукав 40У16-7 L=600 | |
| 55 | Э***1 | Рукав 40У16-7 L=400 |
