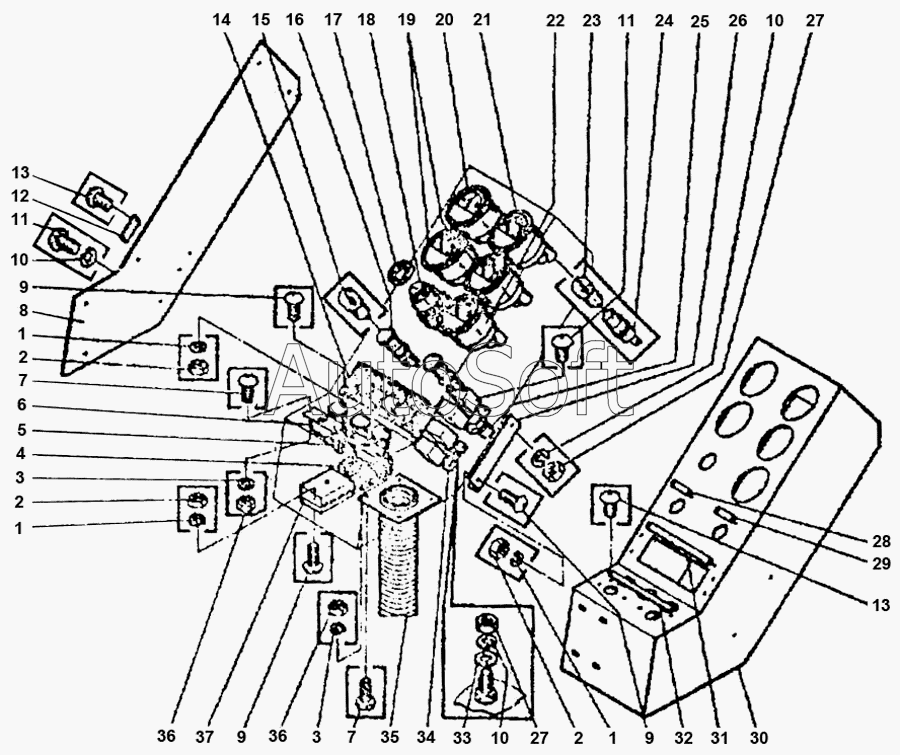

Каталог запасных частей к технике: ВЭКС ЭО-5225 (2009). ЭО-5225.12.22.000 Щиток управления
29
20
21
22
23
24
25
26
27
27
28
19
30
31
32
33
34
35
36
36
37
10
10
10
2
2
2
3
3
4
5
6
7
7
8
9
9
9
1
1
1
11
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Шайба | |
| 2 | 5***5 | Гайка | |
| 3 | 6***4 | Шайба | |
| 4 | Д***А | Диод | |
| 5 | 1***3 | Фонарь контрольной лампы | |
| 6 | 4***0 | Выключатель | |
| 7 | 1***4 | Винт | |
| 8 | Э***1 | Крышка | |
| 9 | 1***6 | Винт | |
| 10 | 6***6 | Шайба | |
| 11 | 1***4 | Винт | |
| 12 | Э***1 | Крышка | |
| 13 | 1***6 | Винт | |
| 14 | 5***0 | Блок клавишных выключателей | |
| 15 | 2***1 | Лампа | |
| 16 | 1***3 | Фонарь контрольной лампы | |
| 17 | Э***3 | Гайка | |
| 18 | В***3 | Выключатель | |
| 19 | У***1 | Указатель температуры воды | |
| 20 | А***0 | Указатель тока | |
| 21 | У***0 | Указатель давления масла | |
| 22 | У***0 | Указатель уровня топлива | |
| 23 | 2***2 | Лампа | |
| 24 | Л***9 | Патрон лампы | |
| 25 | 1***4 | Выключатель | |
| 26 | Э***7 | Уголок | |
| 27 | 5***6 | Гайка | |
| 28 | Э***2 | Табличка | |
| 29 | Э***3 | Табличка | |
| 30 | Э***0 | Каркас | |
| 31 | Э***5 | Табличка | |
| 32 | Э***4 | Табличка | |
| 33 | 1***6 | Шайба | |
| 34 | 9***7 | Реле | |
| 35 | 4***0 | Металлорукав | |
| 36 | 5***4 | Гайка | |
| 37 | П***К | Блок предохранителей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
