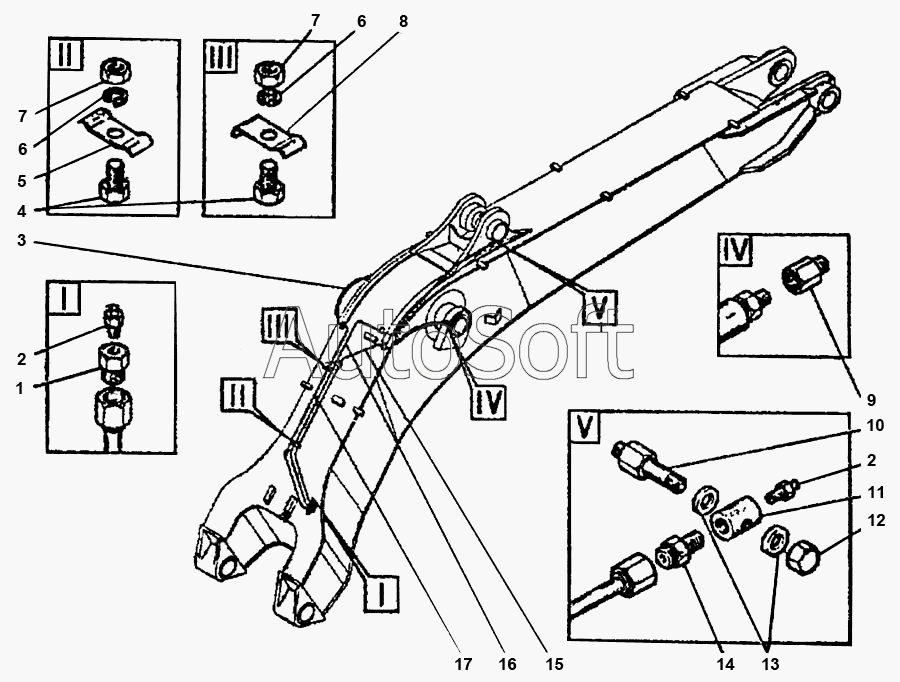

Каталог запасных частей к технике: ВЭКС ЭО-5225 (2009). ЭО-5124А.28.03.000 Трубопроводы смазки стрелы
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***3 | Штуцер | |
| 2 | 1***3 | Масленка | |
| 3 | Э***0 | Рукав | |
| 4 | 7***0 | Болт | |
| 5 | Э***1 | Скоба | |
| 6 | 6***0 | Шайба | |
| 7 | 5***0 | Гайка | |
| 8 | Э***1 | Скоба | |
| 9 | Э***2 | Коллектор | |
| 10 | 0***6 | Штуцер | |
| 11 | Э***4 | Наконечник | |
| 12 | 0***5 | Гайка | |
| 13 | 0***2 | Прокладка | |
| 14 | Э***3 | Штуцер К1/4 | |
| 15 | Э***2 | Трубопровод | |
| 16 | Э***3 | Трубопровод | |
| 17 | Э***1 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
