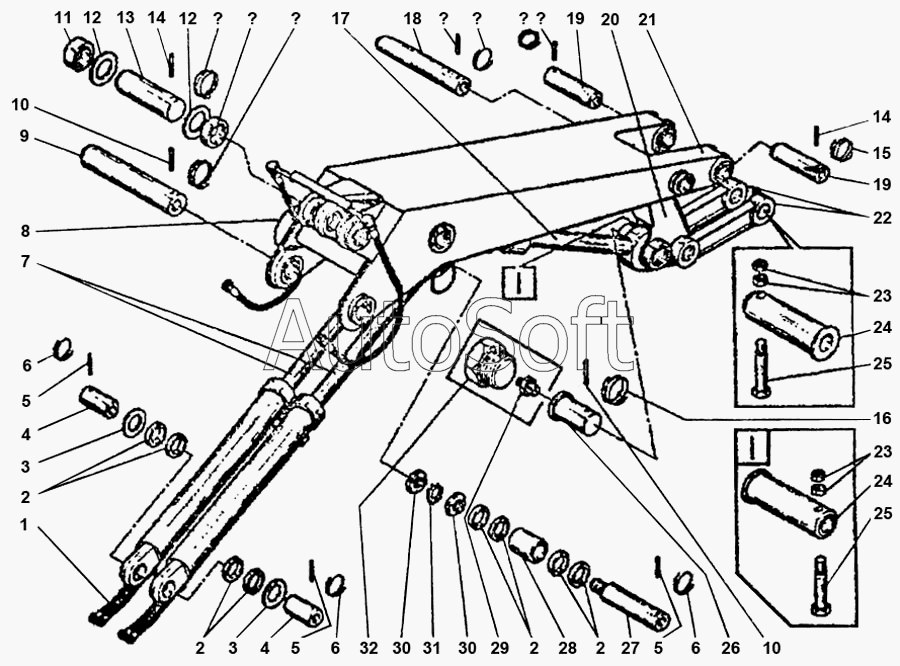

Каталог запасных частей к технике: ВЭКС ЭО-5225 (2009). ЭО-5225.53.00.000-1 Установка рукояти прямая лопата
17
32
31
30
30
29
28
27
26
25
25
24
24
23
23
22
21
20
19
19
18
1
16
14
14
13
12
12
11
10
10
9
8
7
6
6
6
5
5
5
4
4
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Трубопроводы установки рукояти | |
| 2 | Э***9 | Втулка | |
| 3 | Э***7 | Шайба | |
| 4 | Э***7 | Ось | |
| 5 | Э***1 | Палец | |
| 6 | Э***1 | Кольцо | |
| 7 | Э***0 | Гидроцилиндр | |
| 8 | Э***0 | Трубопроводы смазки рукояти | |
| 9 | Э***4 | Ось | |
| 10 | Э***3 | Палец | |
| 11 | Э***2 | Втулка | |
| 12 | Э***9 | Шайба | |
| 13 | Э***5 | Ось | |
| 14 | Э***4 | Палец | |
| 16 | Э***4 | Фиксатор | |
| 17 | Э***0 | Гидроцилиндр | |
| 18 | Э***1 | Ось | |
| 19 | Э***2 | Ось | |
| 20 | Э***0 | Рычаг | |
| 21 | Э***0 | Рукоять | |
| 22 | Э***0 | Тяга | |
| 23 | 5***4 | Гайка | |
| 24 | Э***8 | Ось | |
| 25 | Э***9 | Стопор | |
| 26 | Э***3 | Ось | |
| 27 | Э***6 | Ось | |
| 28 | Э***1 | Втулка | |
| 29 | 1***3 | Масленка | |
| 30 | 1***2 | Гайка | |
| 31 | 1***0 | Шайба | |
| 32 | 0***5 | Пробка |
