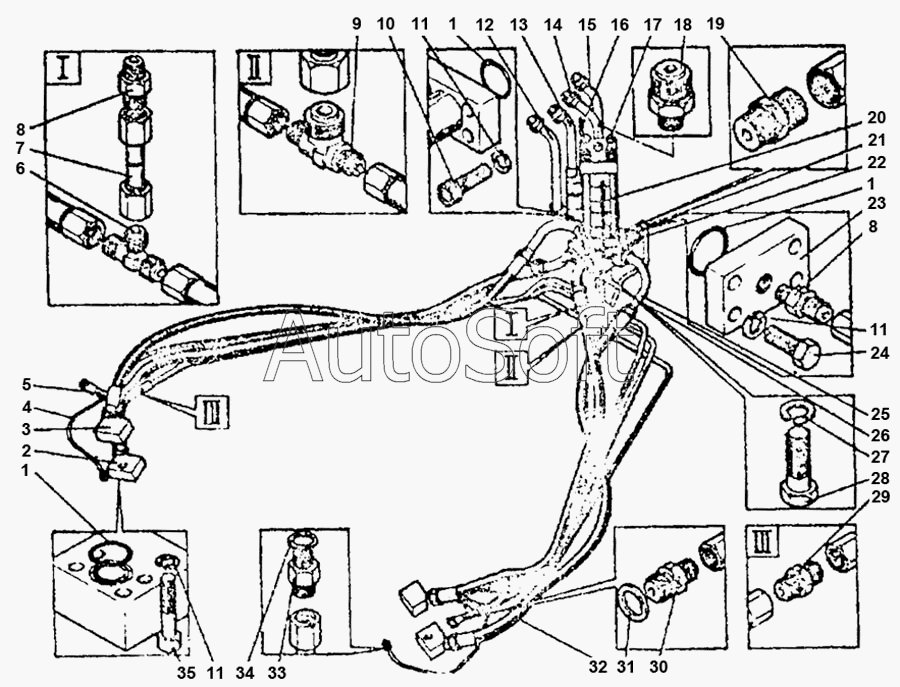

Каталог запасных частей к технике: ВЭКС ЭО-5225 (2009). ЭО-5124.01.46.000-1 Трубопроводы гусеничной тележки
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
8
9
1
1
1
11
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Кольцо | |
| 2 | Э***0 | Фланец | |
| 3 | Э***0 | Фланец | |
| 4 | Э***5 | Труба | |
| 5 | Э***0 | Рукав | |
| 6 | Э***0 | Рукав | |
| 7 | Э***0 | Рукав | |
| 8 | Э***3 | Штуцер К1/4 | |
| 9 | Э***2 | Тройник | |
| 10 | 1***5 | Винт | |
| 11 | 6***2 | Шайба | |
| 12 | Э***1 | Труба | |
| 13 | Э***1 | Труба | |
| 14 | Э***1 | Труба | |
| 15 | Э***1 | Труба | |
| 16 | Э***2 | Труба | |
| 17 | Э***0 | Коллектор | |
| 18 | Э***5 | Штуцер | |
| 19 | Э***4 | Штуцер | |
| 20 | Э***3 | Труба | |
| 21 | Э***2 | Труба | |
| 22 | Э***1 | Труба | |
| 23 | Э***1 | Фланец | |
| 24 | 7***5 | Болт | |
| 25 | Э***1 | Труба | |
| 26 | Э***3 | Труба | |
| 27 | 6***6 | Шайба | |
| 28 | 7***0 | Болт | |
| 29 | Э***4 | Проходник | |
| 30 | Э***1 | Штуцер | |
| 31 | 0***8 | Прокладка | |
| 32 | 2***0 | РВД (Рукав (шланг) высокого давления) | |
| 33 | Э***3 | Штуцер | |
| 34 | 0***4 | Прокладка | |
| 35 | 1***5 | Винт |
