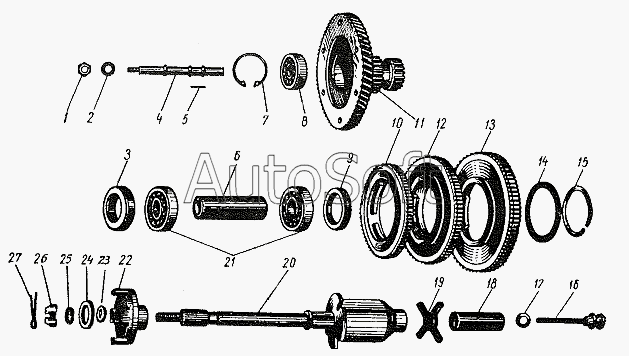

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка" (1985). Коробка передач
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***Ц | Гайка М10 | |
| 2 | 1***1 | Шайба первичного вала | |
| 3 | с***7 | Сальник ступицы колеса | |
| 4 | 1***0 | Вал коробки передач (первичный) | |
| 5 | 1***3 | Ролик игольчатый 2x12 | |
| 6 | 1***1 | Втулка распорная шарикоподшипников | |
| 7 | 1***0 | Кольцо стопорное | |
| 8 | 1***9 | Шарикоподшипник № 301 | |
| 9 | 1***1 | Гайка крепления шарикоподшипника вторичного вала | |
| 10 | 1***7 | Шестерня третьей передачи вторичного вала | |
| 11 | с***1 | Блок шестерен в сборе | |
| 12 | 1***6 | Шестерня второй передачи вторичного вала | |
| 13 | 1***5 | Шестерня первой передачи вторичного вала | |
| 14 | 1***8 | Кольцо установочное | |
| 15 | 1***9 | Кольцо стопорное | |
| 16 | 1***3 | Шток переключения передач | |
| 17 | 1***4 | Шайба запорная | |
| 18 | 1***2 | Втулка переключения передач | |
| 19 | 1***1 | Крестовина переключения передач | |
| 20 | 1***3 | Вторичный вал | |
| 21 | 1***0 | Шарикоподшипник № 204 | |
| 22 | с***0 | Ступица заднего колеса | |
| 23 | 1***7 | Уплотнитель | |
| 24 | 1***6 | Шайба специальная | |
| 25 | Ш***Ц | Шайба пружинная 16 | |
| 26 | Г***Ц | Гайка М16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
