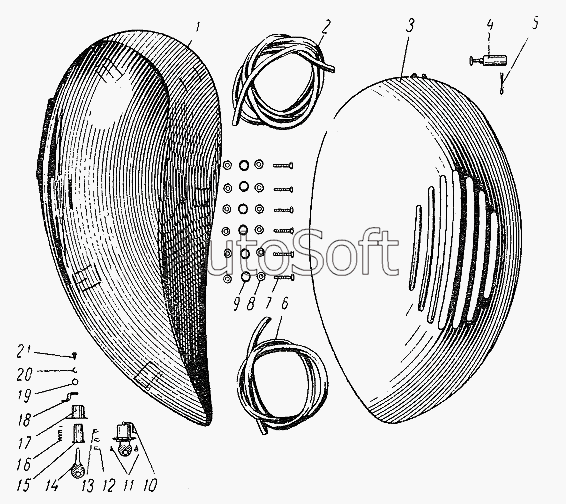

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка" (1985). Крыло правое, крыло левое
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***2 | Крыло левое в сборе | |
| 2 | 3***2 | Уплотнитель левого крыла | |
| 3 | с***1 | Крыло правое с ободком | |
| 4 | с***2 | Растяжка в сборе | |
| 5 | Ш***ц | Шплинт разводной 3х30 | |
| 6 | 3***2 | Уплотнитель правого крыла | |
| 7 | 3***2 | Болт М4х28 | |
| 8 | Г***ц | Гайка М4 | |
| 9 | Ш***ц | Шайба штампованная 4 | |
| 10 | с***4 | Замок крышки левого крыла | |
| 11 | З***4 | Заклепка 3,5х7 | |
| 12 | Б***3 | Пластинка замка | |
| 13 | Б***2 | Пластинка замка | |
| 14 | Б***6 | Ключ замка | |
| 15 | Б***5 | Втулка замка | |
| 16 | Б***7 | Пружина замка | |
| 17 | 3***5 | Корпус замка | |
| 18 | 3***4 | Крючок замка | |
| 19 | Ш***ц | Шайба штампованная 4 | |
| 20 | Ш***ц | Шайба пружинная 4 | |
| 21 | В***ц | Винт М4х8 |
