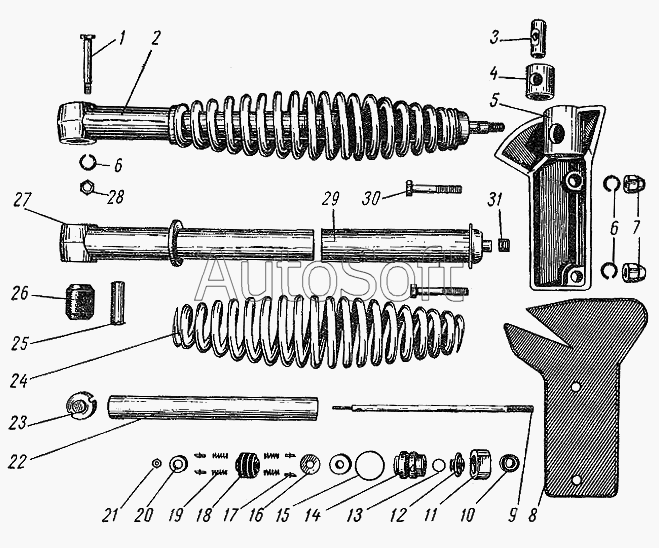

Каталог запасных частей к технике: ВПМЗ ВП-150 "Вятка" (1985). Амортизатор задний
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Ось амортизатора нижняя | |
| 2 | с***В | Амортизатор задний в сборе | |
| 3 | 5***2 | Ось амортизатора верхняя | |
| 4 | 5***1 | Вкладыш резиновый верхний | |
| 5 | 0***2 | Кронштейн амортизатора верхний | |
| 6 | Ш***ц | Шайба пружинная 10 | |
| 7 | 7***6 | Гайка специальная | |
| 8 | 0***3 | Прокладка кронштейна амортизатора | |
| 9 | 5***1 | Шток амортизатора | |
| 10 | 5***5 | Демпфер штока | |
| 11 | 3***1 | Гайка корпуса | |
| 12 | 3***1 | Сальник | |
| 13 | 3***5 | Пружина сальника | |
| 14 | с***8 | Корпус сальника в сборе | |
| 15 | 3***1 | Кольцо уплотнительное | |
| 16 | 3***0 | Шайба поршня верхняя | |
| 17 | 3***3 | Золотник | |
| 18 | 3***2 | Поршень амортизатора | |
| 19 | 3***1 | Пружина золотника поршня | |
| 20 | 3***4 | Шайба поршня нижняя | |
| 21 | 3***5 | Специальная гайка поршня | |
| 22 | 5***2 | Цилиндр амортизатора | |
| 23 | с***1 | Клапан передний | |
| 24 | 5***4 | Пружина задней подвески | |
| 25 | 5***7 | Втулка нижнего вкладыша | |
| 26 | 5***5 | Вкладыш резиновый нижний | |
| 27 | с***3 | Кожух нижний | |
| 28 | Г***ц | Гайка М10 | |
| 29 | с***2 | Кожух верхний в сборе | |
| 30 | 0***4 | Болт специальный крепления верхнего кронштейна амортизатора | |
| 31 | 5***3 | Гайка специальная М8х1 |
