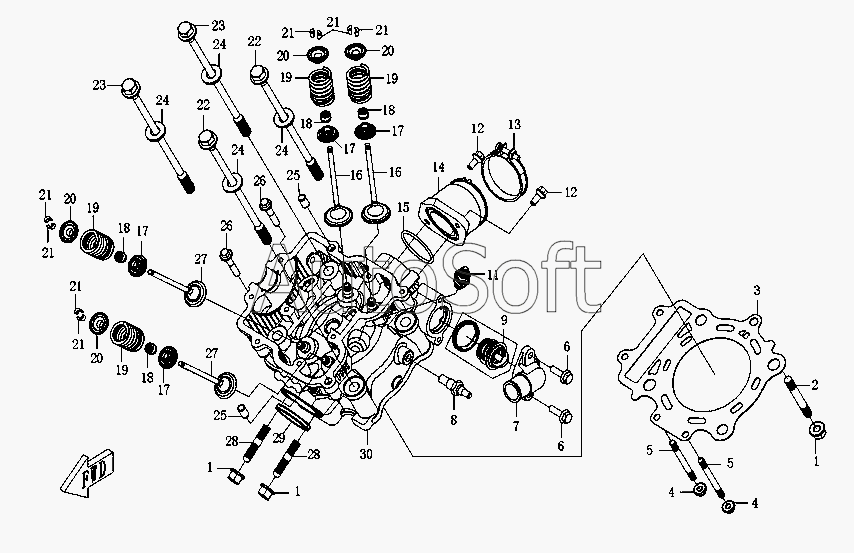

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Головка цилиндра CF188-022000
16
16
30
29
28
28
27
27
26
26
25
25
24
24
24
24
23
23
22
22
21
21
21
21
21
21
21
20
20
20
20
19
19
19
19
18
18
18
18
17
17
17
17
1
1
1
15
14
13
12
12
11
10
9
8
7
6
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Гайка М8 | |
| 2 | C***9 | Шпилька М8х68 | |
| 3 | C***0 | Прокладка головки цилиндра | |
| 4 | [***] | Гайка GB/T6187.1/M6-10-Zn.D | |
| 5 | C***1 | Шпилька М6х70 | |
| 6 | 1***0 | Болт М6х22 | |
| 7 | C***2 | Патрубок системы охлаждения | |
| 8 | 1***0 | Датчик температуры | |
| 9 | C***1 | Термостат | |
| 10 | 1***2 | Уплотнительное кольцо | |
| 11 | 1***0 | Свеча зажигания | |
| 12 | C***0 | Винт М6 | |
| 13 | C***0 | Хомут винтовой | |
| 14 | C***0 | Патрубок карбюратора | |
| 15 | C***1 | Кольцо 40х2,4 | |
| 16 | C***4 | Клапан впускной | |
| 17 | C***8 | Шайба упорная пружин впускных/выпускных клапанов | |
| 18 | 1***0 | Комплект уплотнительных колец основания клапана | |
| 19 | C***6 | Пружина возвратная клапана | |
| 20 | C***7 | Тарелка возвратной пружины клапана | |
| 21 | 1***6 | Сухарь клапана | |
| 22 | C***2 | Болт головки цилиндра левый | |
| 23 | C***3 | Болт головки цилиндра правый | |
| 24 | C***4 | Шайба болта головки цилиндра | |
| 25 | 1***8 | Штифт 8х14 | |
| 26 | 1***8 | Болт М6х35 | |
| 27 | C***5 | Клапан выпускной | |
| 28 | C***3 | Шпилька М8х42 | |
| 29 | C***0 | Прокладка системы выпуска | |
| 30 | C***0 | Головка цилиндра в сборе |
