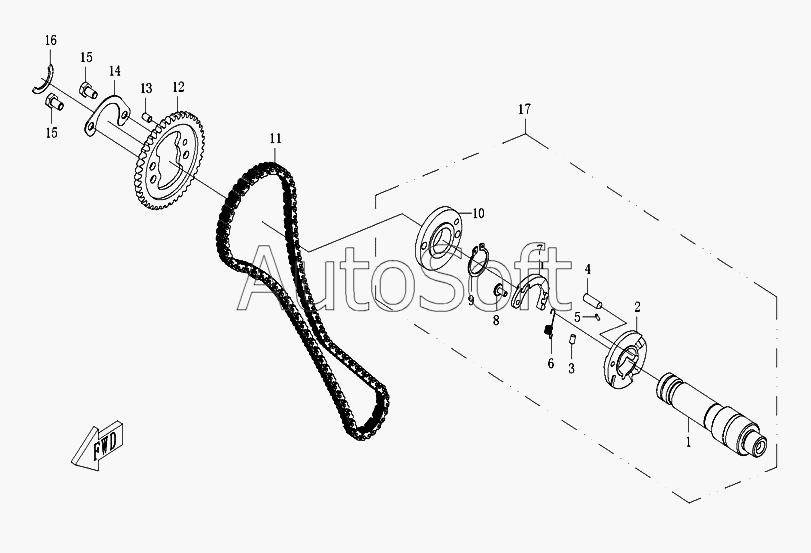

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Вал ГРМ в сборе CF188-024000
9
17
16
15
15
14
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***1 | Вал ГРМ | |
| 2 | C***3 | Корпус постели вала ГРМ | |
| 3 | C***7 | Штифт декомпрессора | |
| 4 | C***6 | Кулачок декомпрессора | |
| 5 | C***5 | Стержень дефлектора | |
| 6 | C***8 | Пружина декомпрессора | |
| 7 | C***4 | Коромысло декомпрессора | |
| 8 | C***9 | Ось коромысла декомпрессора | |
| 9 | [***] | Кольцо стопорное GB/T894.2/22 | |
| 10 | C***2 | Фланец вала ГРМ | |
| 11 | C***0 | Цепь ГРМ | |
| 12 | C***1 | Зубчатое колесо ГРМ | |
| 13 | C***2 | Штифт зубчатого колеса ГРМ | |
| 14 | C***3 | Пластина фиксирующая | |
| 15 | [***] | Болт M6х10-8.8 GB/T5783/M6X10-8.8 | |
| 16 | C***4 | Полукольцо упорное | |
| 17 | C***0 | Вал ГРМ в сборе |
