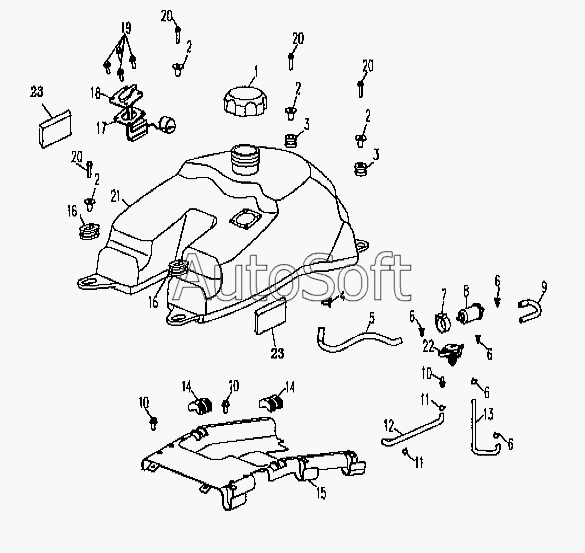

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Бензобак
12
23
23
22
21
20
20
20
20
19
18
17
16
16
15
14
14
13
1
11
11
10
10
10
9
8
7
6
6
6
6
6
5
4
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Крышка бензобака | |
| 2 | 9***0 | Резиновая втулка бензобака | |
| 3 | 9***7 | Задняя резиновая подкладка бензобака | |
| 4 | [***] | Зажим QC/T621 A14 | |
| 5 | 9***1 | Топливный шланг 1 | |
| 6 | [***] | Стопорное кольцо 10.5 A QC/T621 | |
| 7 | C***2 | Резиновый элемент топливного фильтра | |
| 8 | C***0 | Топливный фильтр | |
| 9 | 9***2 | Топливный шланг 2 | |
| 10 | [***] | Болт М6х16 GB5789 | |
| 11 | [***] | Стопорное кольцо QC/T621 A8 | |
| 12 | 9***4 | Вакуумная трубка | |
| 13 | 9***3 | Топливный шланг 3 | |
| 14 | 9***5 | Резиновая прокладка бензобака | |
| 15 | 9***6 | Передний внутренний бампер (левый) | |
| 16 | 9***6 | Передняя резиновая подкладка бензобака | |
| 17 | 9***1 | Уплотнительное кольцо | |
| 18 | 9***2 | Датчик уровня топлива | |
| 19 | [***] | Болт М6х10 GB5789 | |
| 20 | [***] | Болт М6х25 GB5789 | |
| 21 | 9***0 | Бензобак | |
| 22 | 5***0 | Топливный кран | |
| 23 | 9***8 | Пористая накладка бензобака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
