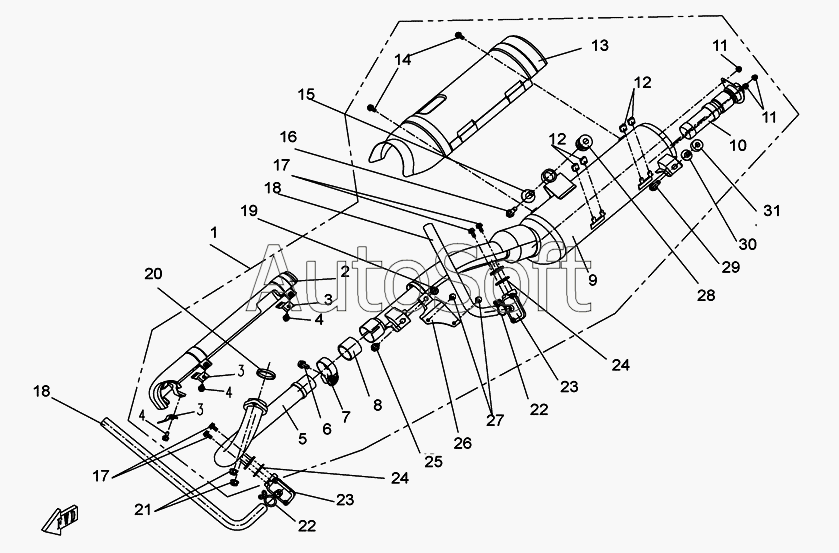

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Выпускная система
16
31
30
29
28
27
26
25
24
24
23
23
22
22
21
20
19
18
18
17
17
1
15
14
13
12
12
11
11
10
9
8
7
6
5
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***A | Выпускная система в сборе | |
| 2 | 9***0 | Защита выпускной трубы | |
| 3 | 9***1 | Фиксатор | |
| 4 | [***] | Болт М6х20 GB5789 | |
| 5 | 9***0 | Выпускная труба | |
| 6 | [***] | Болт М8х25 GB5789 | |
| 7 | 9***0 | Соединительный хомут | |
| 8 | 9***2 | Воротник | |
| 9 | 9***A | Глушитель | |
| 10 | 9***0 | Хвостовик | |
| 11 | [***] | Гайка GB923 M6 | |
| 12 | 6***6 | Демпфирующий элемент наружного корпуса глушителя | |
| 13 | 9***0 | Теплоизолирующее покрытие глушителя | |
| 14 | [***] | Болт М6х12 GB5789 | |
| 15 | 9***0 | Распорка глушителя | |
| 16 | [***] | Болт М8х40 GB5789 | |
| 17 | [***] | Болт М6х10 GB5789 | |
| 18 | 9***4 | Впускной воздушный шланг контрольного клапана | |
| 19 | [***] | Гайка GB6187 | |
| 20 | C***0 | Прокладка системы выпуска | |
| 21 | C***1 | Соединительная гайка выпускного патрубка | |
| 22 | [***] | Зажим QC/T621 A16х1.5 | |
| 23 | 8***0 | Дозирующий клапан | |
| 24 | 8***1 | Прокладка дозирующего клапана | |
| 25 | [***] | Болт М8х20 GB5789 | |
| 26 | 9***3 | Передний поддерживающий кронштейн глушителя | |
| 27 | [***] | Болт М6х12 GB5789 | |
| 28 | 9***1 | Резиновая прокладка глушителя | |
| 29 | [***] | Болт М8х25 GB5789 | |
| 30 | 9***2 | Резиновая прокладка 2 глушителя | |
| 31 | 9***0 | Распорка 2 глушителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
