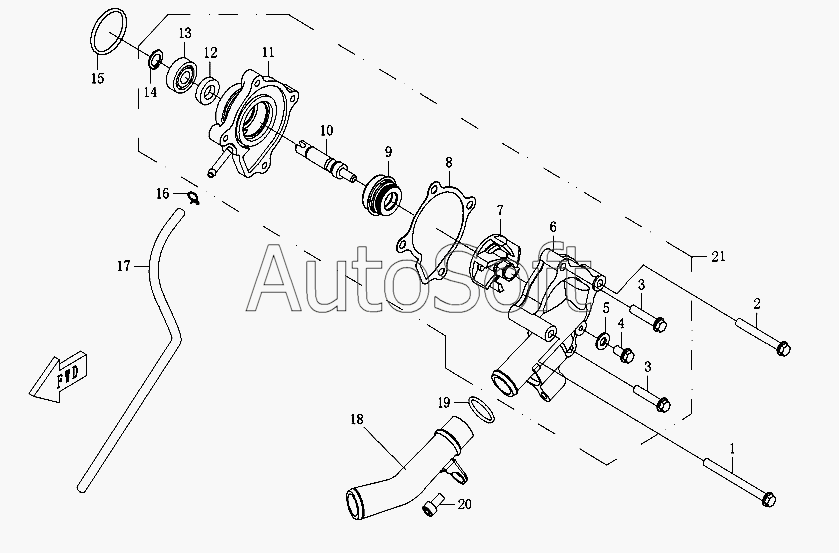

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Насос системы охлаждения CF188-080000
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Болт М6х70 | |
| 2 | 1***0 | Болт М6х50 | |
| 3 | 1***2 | Болт М6х30 | |
| 4 | 1***9 | Болт М6х12 | |
| 5 | 1***9 | Шайба 6 | |
| 6 | C***0 | Крышка корпуса насоса | |
| 7 | C***1 | Крыльчатка | |
| 8 | C***6 | Прокладка | |
| 9 | 1***0 | Уплотнение | |
| 10 | C***4 | Вал насоса | |
| 11 | C***2 | Корпус насоса | |
| 12 | 1***5 | Манжета 10х20х5 | |
| 13 | 6***0 | Подшипник GB/T276-1994 | |
| 14 | [***] | Кольцо стопорное 10 GB/T894.1-1986 | |
| 15 | C***2 | Кольцо 34х2,5 | |
| 16 | [***] | Зажим QC/T621-1999 | |
| 17 | C***3 | Шланг перелива | |
| 18 | C***0 | Трубка системы охлаждения | |
| 19 | C***1 | Кольцо 21х2,5 | |
| 20 | [***] | Винт М6х10 GB/T 70.1-2000 | |
| 21 | C***0 | Насос системы охлаждения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
