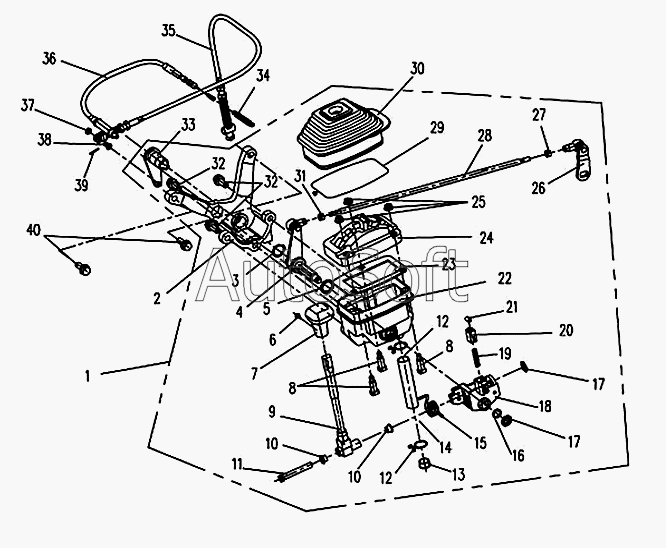

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Переключение передач
31
22
23
24
25
26
27
28
29
30
21
32
32
33
34
35
36
37
38
39
40
11
2
3
4
5
6
7
8
8
9
10
10
1
12
12
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Узел переключения передач | |
| 2 | 9***1 | Алюминиевая скоба | |
| 3 | [***] | Стопорное кольцо | |
| 4 | 9***0 | Качающийся вал переключения передач | |
| 5 | [***] | Кольцо GB3452.1 14х2.65 | |
| 6 | 9***3 | Пластиковая заклепка | |
| 7 | 9***2 | Кнопка стержня переключения передач | |
| 8 | 9***5 | Болт | |
| 9 | 9***0 | Стержень переключения передач | |
| 10 | 9***9 | Пластиковая втулка | |
| 11 | 9***0 | Вал | |
| 12 | 9***8 | Стопорное кольцо | |
| 13 | 9***7 | Пробка воздушного шланга | |
| 14 | 9***6 | Воздушный шланг | |
| 15 | 9***8 | Пружина | |
| 16 | [***] | Кольцо GB3452.1 11х2.65 | |
| 17 | 9***7 | Стопорное кольцо | |
| 18 | 9***0 | Корпус стержня переключения передач | |
| 19 | 9***6 | Нажимная пружина | |
| 20 | 9***5 | Ползун | |
| 21 | 9***4 | Штифт | |
| 22 | 9***0 | Корпус | |
| 23 | 9***4 | Резиновая прокладка | |
| 24 | 9***3 | Крышка | |
| 25 | [***] | Гайка М6 GB6177 | |
| 26 | 9***0 | Рычаг смещения | |
| 27 | [***] | Гайка с левой резьбой GB6170 | |
| 28 | 9***9 | Стержень перемещения рычага выбора | |
| 29 | 9***2 | Крепежный шнур | |
| 30 | 9***1 | Пылезащитный кожух | |
| 31 | [***] | Гайка М6 GB6170 | |
| 32 | [***] | Болт М8х20 GB5789 | |
| 33 | 9***0 | Рычаг качалки | |
| 34 | 9***2 | Пружина | |
| 35 | 9***A | Тросик | |
| 36 | 9***0 | Тросик | |
| 37 | [***] | Плоская шайба GB97.1 6 | |
| 38 | [***] | Болт М6х20 GB882 | |
| 39 | [***] | Шплинт 1,6х20 GB91 | |
| 40 | [***] | Болт М8х25 GB5789 |
