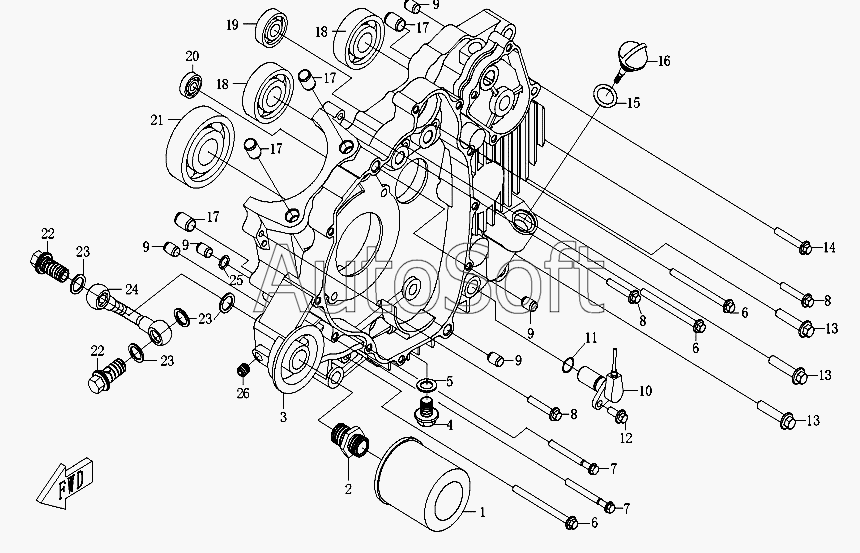

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Корпус картера, левая часть CF188-011000
14
26
25
24
23
23
23
22
22
21
20
19
18
18
17
17
17
17
16
15
1
13
13
13
12
11
10
9
9
9
9
9
8
8
8
7
7
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***0 | Фильтр масляный | |
| 2 | C***4 | Болт фильтра масляного | |
| 3 | C***0 | Левая половина картера | |
| 4 | 1***5 | Болт сливной М12х1,25 | |
| 5 | 1***4 | Шайба 12 | |
| 6 | 1***1 | Болт М6х80 | |
| 7 | 1***7 | Болт М6х60 | |
| 8 | 1***8 | Болт М6х35 | |
| 9 | 1***5 | Штифт 10х14 | |
| 10 | 1***0 | Датчик скорости | |
| 11 | 1***3 | Кольцо 14х1,44 | |
| 12 | 1***5 | Болт М6х16 | |
| 13 | 1***0 | Болт М8х35 | |
| 14 | 1***9 | Болт М6х40 | |
| 15 | 1***0 | Кольцо 18х3,55 | |
| 16 | 1***1 | Щуп масляный | |
| 17 | C***5 | Штифт 13х18 | |
| 18 | 6***3 | Подшипник (17х47х14) GB/T276/6303 | |
| 19 | 6***2 | Подшипник GB/T276/6202 | |
| 20 | 6***2 | Подшипник GB/T276/63/22 | |
| 21 | 6***7 | Подшипник GB/T276/6307 | |
| 22 | C***7 | Болт с отверстием М14х1,5 | |
| 23 | C***6 | Шайба 14 | |
| 24 | C***0 | Трубка маслопроводная | |
| 25 | [***] | Кольцо 10х1.8 GB3452.1 | |
| 26 | [***] | Винт M10х10 GB/T77/M10х10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
