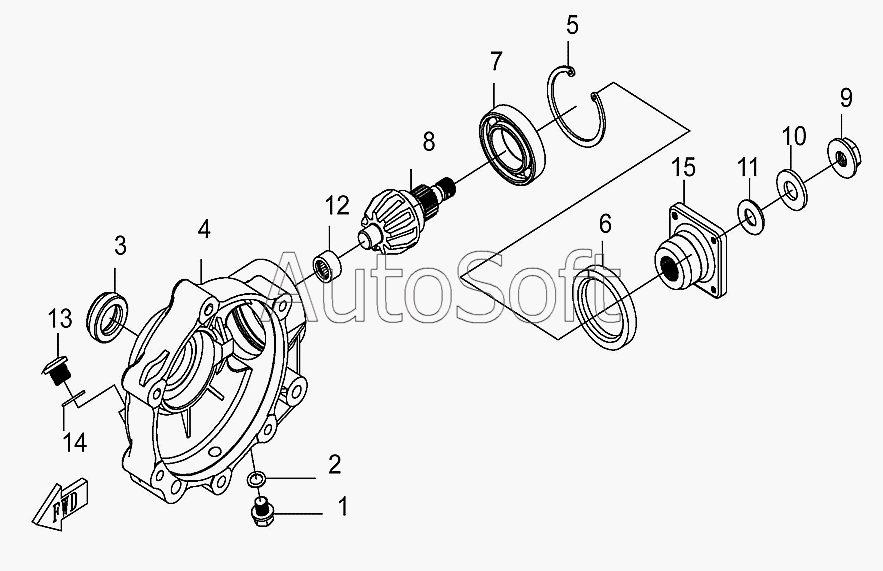

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Корпус привода оси передних колес CF188-312000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Сливной болт М10х1,25 | |
| 2 | 1***0 | Шайба 10 | |
| 3 | C***1 | Манжета 24х38х8 | |
| 4 | C***1 | Корпус переднего дифференциала | |
| 5 | [***] | Кольцо стопорное 62 GB/T893.1-1986 | |
| 6 | C***2 | Манжета 48х65х9 | |
| 7 | 6***7 | Подшипник GB/T276-1994 | |
| 8 | C***3 | Шестерня приводная | |
| 9 | C***4 | Гайка М14х1,5 | |
| 10 | C***5 | Гайка М14х1,5 | |
| 11 | C***6 | Кольцо 14х6,8 | |
| 12 | N***2 | Подшипник игольчатый | |
| 13 | C***8 | Болт М14х1,25х12 | |
| 14 | C***7 | Шайба 14 | |
| 15 | C***7 | Муфта ведущего вала |
