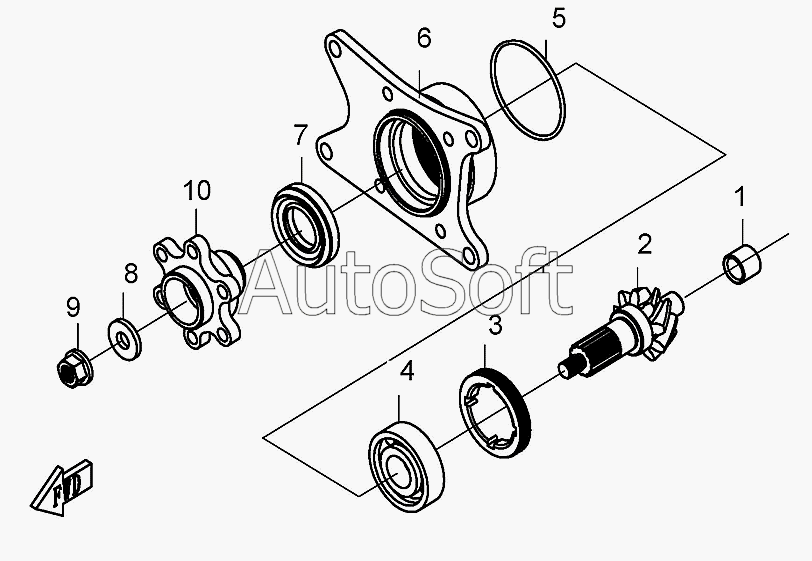

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Коробка приводная в сборе CF188-331000
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Внутренняя втулка NA5930 17х30х18 | |
| 2 | C***2 | Вал ведущий заднего моста, в сборе с шестерней | |
| 3 | C***3 | Фиксатор подшипника | |
| 4 | 6***5 | Подшипник GB/T276/6305 | |
| 5 | C***4 | Кольцо 64,5х3 | |
| 6 | C***5 | Корпус подшипника | |
| 7 | C***7 | Манжета 35х61х9.5(14) | |
| 8 | C***8 | Шайба 12,5х30х4 | |
| 9 | C***9 | Гайка М12х1,25 | |
| 10 | C***0 | Связующее звено с осью задних колес |
