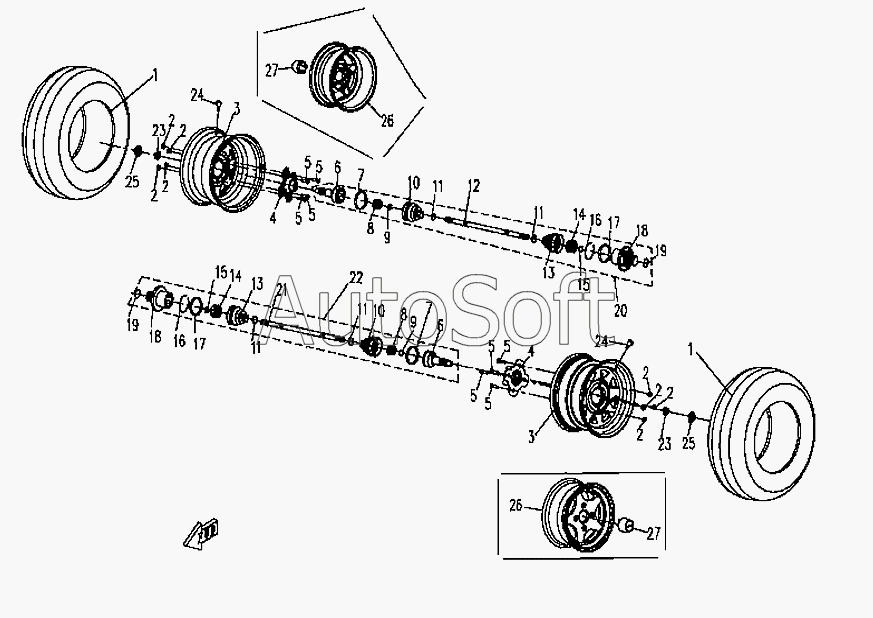

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Задние колеса в сборе
1
1
2
2
2
2
2
2
2
2
3
3
4
4
5
5
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
23
24
24
25
25
26
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Задняя покрышка | |
| 2 | 9***2 | Монтажная гайка обода | |
| 3 | 9***0 | Обод заднего колеса | |
| 4 | 9***1 | Узел крепления заднего колеса | |
| 5 | 9***1 | Болт крепления колеса | |
| 6 | C***0 | Шарнир равных угловых скоростей | |
| 7 | C***1 | Большой хомут неподвижного торца | |
| 8 | C***0 | Подшипник неподвижного торца | |
| 9 | C***2 | Зажим | |
| 10 | C***3 | Пыльник неподвижного торца | |
| 11 | C***4 | Малый хомут неподвижного торца | |
| 12 | C***5 | Правый задний вал | |
| 13 | C***6 | Пыльник перемещающегося торца | |
| 14 | C***0 | Подшипник перемещающегося торца | |
| 15 | C***7 | Дистанцирующая прокладка | |
| 16 | C***8 | Зажим | |
| 17 | C***9 | Малый хомут перемещающегося торца | |
| 18 | C***0 | Ось шарнира | |
| 19 | C***1 | Стопорное кольцо | |
| 20 | C***0 | Правый задний приводной вал шарнира постоянных угловых скоростей | |
| 21 | C***1 | Левый задний вал | |
| 22 | C***0 | Левый задний приводной вал шарнира постоянных угловых скоростей | |
| 23 | 9***3 | Гайка крепления обода к валу | |
| 24 | 5***0 | Ниппель | |
| 25 | 9***9 | Колпачок гайки вала | |
| 26 | 9***A | Задний обод (полированный) | |
| 26 | 9***A | Задний обод (полированный) | |
| 27 | 9***9 | Алюминиевый колпачок обода |
