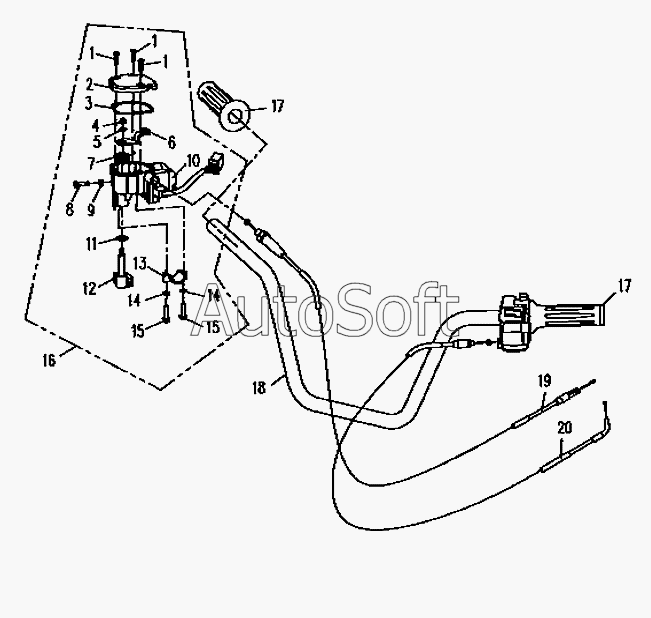

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Руль
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт М4х16 GB818 | |
| 2 | 9***1 | Верхняя скоба правого рулевого переключателя | |
| 3 | 9***2 | Уплотнительная прокладка | |
| 4 | [***] | Гайка М5 GB6187 | |
| 5 | [***] | Шайба 5 GB97.1 | |
| 6 | 9***3 | Кронштейн тросика | |
| 7 | 9***4 | Пружина | |
| 8 | [***] | Винт М5х20 GB818 | |
| 9 | [***] | Гайка М5 GB6176 | |
| 10 | 9***5 | Корпус правого переключателя | |
| 11 | 9***6 | Шайба | |
| 12 | 9***7 | Рычаг дросселя | |
| 13 | 9***8 | Нижняя скоба правого рулевого переключателя | |
| 14 | [***] | Пружинная шайба GB93 3 | |
| 15 | [***] | Болт М5х20 GB5787 | |
| 16 | 9***0 | Правый рулевой переключатель | |
| 17 | 5***1 | Левая рукоятка | |
| 18 | 9***0 | Руль | |
| 19 | 9***0 | Тросик дросселя | |
| 20 | 9***0 | Тросик насоса |
