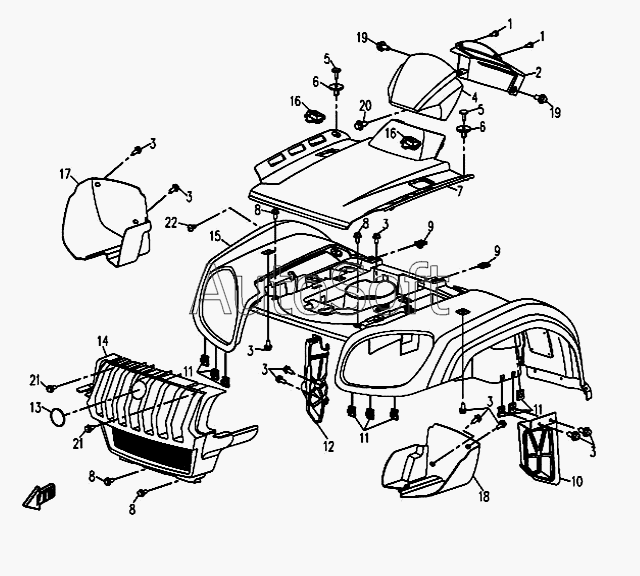

Каталог запасных частей к технике: CF Moto ATV-CF500-A (2008). Пластиковая облицовка
12
22
21
21
20
19
19
18
17
16
16
15
15
14
13
1
1
11
11
11
10
9
9
8
8
8
8
7
6
6
5
5
4
4
3
3
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Винт ST4.2х13 (dk=9.2) GB845 | |
| 2 | 9***6 | Задняя крышка приборной панели | |
| 3 | [***] | Болт М6х12 GB5789 | |
| 4 | 9***5 | Передняя крышка приборной панели | |
| 4 | 9***5 | Передняя крышка приборной панели | |
| 5 | 9***1 | Винт | |
| 6 | 9***3 | Винт | |
| 7 | 9***4 | Переднее верхнее покрытие | |
| 8 | C***2 | Болт М6х14 | |
| 9 | 8***0 | Гайка М6 | |
| 10 | 9***6 | Передний внутренний бампер (левый) | |
| 11 | C***7 | Фиксатор ST4,2 | |
| 12 | 9***5 | Передний внутренний бампер (правый) | |
| 13 | 9***9 | Наклейка, логотип | |
| 14 | 9***2 | Передняя решетка | |
| 15 | 9***3 | Передний бампер | |
| 15 | 9***3 | Передний бампер | |
| 16 | 9***3 | Колпачок | |
| 17 | 9***8 | Защита правой фары | |
| 18 | 9***7 | Защита левой фары | |
| 19 | [***] | Болт М6х12 GB9074.1 | |
| 20 | [***] | Болт М6х16 GB9074.1 | |
| 21 | [***] | Болт М6х16 GB5789 | |
| 22 | [***] | Винт ST4.8х16 GB845 |
