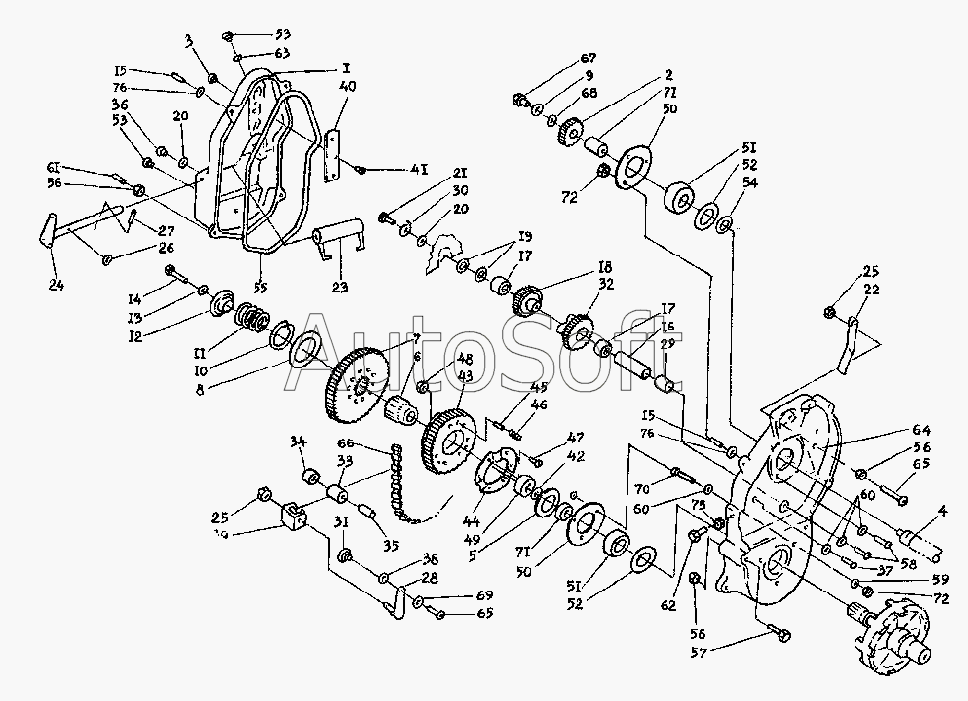

Каталог запасных частей к технике: УМПО-440 "Рысь" (2007). Коробка передач с реверсом
47
56
56
56
55
54
53
53
52
52
51
51
50
50
49
48
57
46
45
44
43
42
41
40
39
66
76
76
75
72
72
71
71
70
69
68
67
38
65
65
64
63
62
61
60
59
58
10
19
18
17
17
16
15
15
14
13
12
11
20
20
9
8
7
6
5
4
3
2
29
37
36
35
34
33
32
31
30
1
28
27
26
25
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Полукартер правый | |
| 2 | 1***8 | Звездочка (z=20) | |
| 3 | 1***5 | Пробка | |
| 4 | 1***0 | Вал | |
| 5 | 1***2 | Кольцо | |
| 6 | 1***0 | Втулка | |
| 7 | 1***8 | Колесо зубчатое (z=54) | |
| 8 | 1***3 | Кольцо | |
| 9 | 1***9 | Шайба | |
| 10 | [***] | Кольцо В55 ГОСТ13942-86 | |
| 11 | 1***4 | Пружина | |
| 12 | 1***6 | Фланец | |
| 13 | 3***0 | Шайба | |
| 14 | [***] | Болт М10-6gх70.10.9.38ХA ГОСТ7796-70 | |
| 15 | [***] | Шпилька 2М8-3p(2)/6gх32.88.016 ГОСТ22034-76 | |
| 16 | 1***3 | Ось | |
| 17 | 9***7 | Подшипник ГОСТ4060-78 | |
| 18 | 1***7 | Шестерня (z=22) | |
| 19 | 1***6 | Шайба | |
| 20 | 1***0 | Прокладка | |
| 21 | [***] | Болт М8-6gх20.88.016 ГОСТ7798-70 | |
| 22 | 1***0 | Ограничитель цепи | |
| 23 | 1***9 | Вилка | |
| 24 | 1***Б | Рычаг переключения скорости | |
| 25 | [***] | Гайка 6-Ц ОСТ133055-80 | |
| 26 | 2***2 | Кольцо | |
| 27 | [***] | Штифт 2.4х20Т Хим.Окс.прм. ГОСТ3129-70 | |
| 28 | 1***5 | Рычаг | |
| 29 | 1***6 | Втулка | |
| 30 | 1***0 | Замок | |
| 31 | 1***1 | Втулка | |
| 32 | 1***1 | Звездочка (z=24) | |
| 33 | 1***3 | Втулка | |
| 34 | 9***5 | Подшипник ГОСТ4060-78 | |
| 35 | 1***5 | Палец | |
| 36 | 1***1 | Пробка | |
| 37 | 1***8 | Винт | |
| 38 | [***] | Шайба А601.08кп.016 ГОСТ11371-78 | |
| 39 | 1***4 | Кронштейн | |
| 40 | 1***0 | Крышка | |
| 41 | [***] | Винт М4-6gх15.88.016 ГОСТ17473-80 | |
| 42 | 1***8 | Шайба | |
| 43 | 1***3 | Звездочка (z=39) | |
| 44 | 1***5 | Фланец | |
| 45 | 1***7 | Палец | |
| 46 | 1***4 | Пружина | |
| 47 | [***] | Винт М5-6gх20.88.016 ГОСТ17473-80 | |
| 48 | [***] | Гайка 5-Ц ОСТ133055-80 | |
| 49 | 9***2 | Подшипник ГОСТ4060-78 | |
| 50 | 1***6 | Фланец | |
| 51 | 5***5 | Подшипник ГОСТ24850-81 | |
| 52 | [***] | Кольцо 051-056-30-2-6 ГОСТ9833-73 | |
| 53 | 1***1 | Пробка | |
| 54 | 1***7 | Кольцо | |
| 55 | 1***1 | Кольцо уплотнения | |
| 56 | [***] | Гайка 8-Ц ОСТ133055-80 | |
| 57 | [***] | Болт М8-6gх50.88.016 ГОСТ7798-70 | |
| 58 | 1***1 | Винт | |
| 59 | 2***3 | Шайба | |
| 60 | [***] | Кольцо 008-011-19-1-034 ОСТ1.00980-80 | |
| 61 | [***] | Шпилька 2М8-3Р(2)/6gх25.88.016 ГОСТ22034-76 | |
| 62 | 1***0 | Болт | |
| 63 | 1***2 | Прокладка | |
| 64 | 1***6 | Полукартер левый | |
| 65 | 1***2 | Винт | |
| 66 | Ц***Б | Цепь приводная зубчатая с шагом (9,525мм, n=70 зв.) | |
| 67 | [***] | Болт М10-6gх25х10.9.38ХА.016 ГОСТ7798-70 | |
| 68 | 1***7 | Шайба | |
| 69 | [***] | Кольцо 006-009-19.2-034 ОСТ1.00980-80 | |
| 70 | 1***4 | Винт | |
| 71 | 1***5 | Втулка | |
| 72 | [***] | Гайка М8-6Н.8.016 ГОСТ5929-70 | |
| 75 | [***] | Гайка М10-6Н.8.016 ГОСТ5927-70 | |
| 76 | [***] | Шайба А8.01.08кп.016 ГОСТ11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
