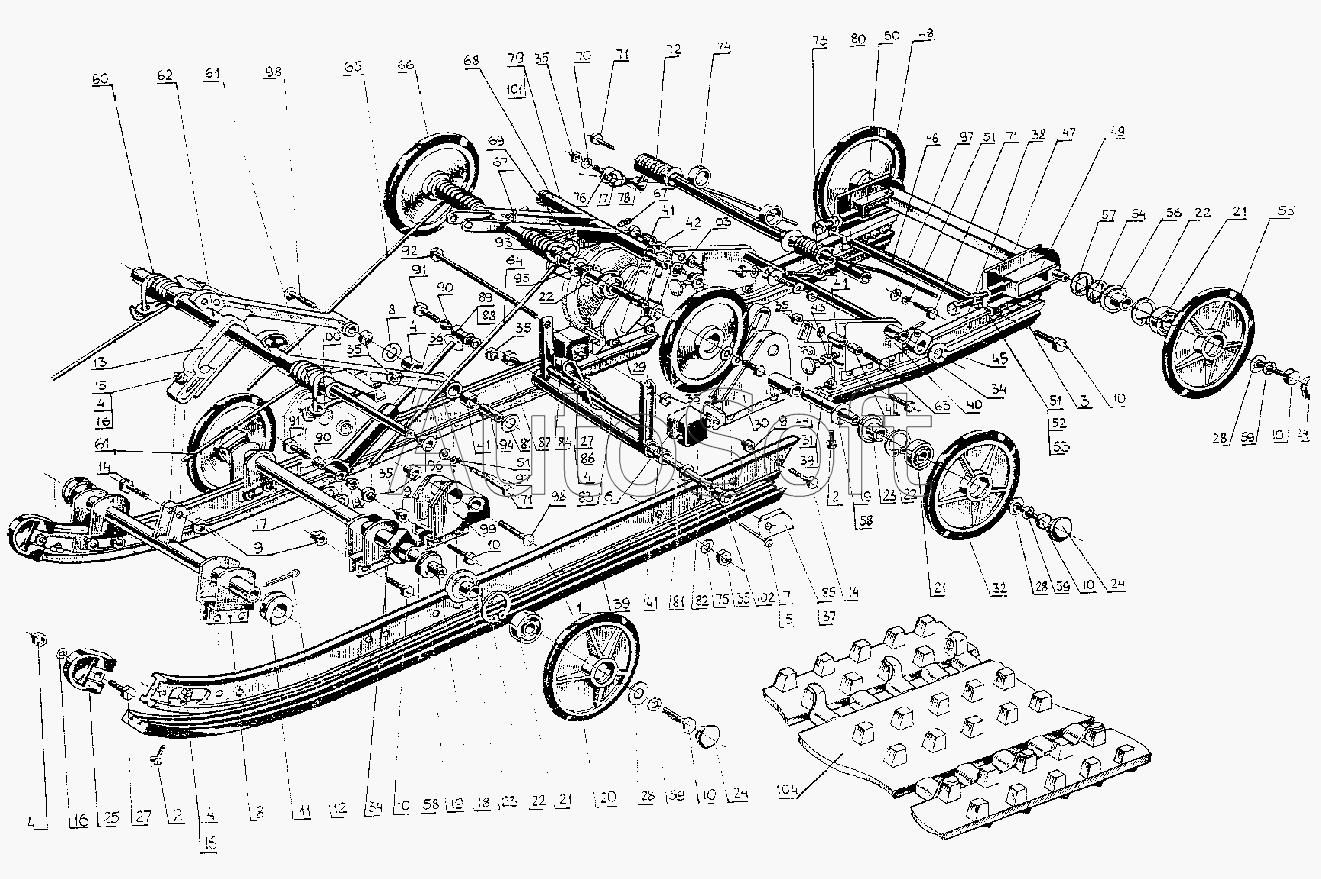

Каталог запасных частей к технике: УМПО-440 "Рысь" (2007). Подвеска гусеницы
1
2
2
3
4
4
4
4
4
5
6
7
8
9
9
9
10
10
10
10
10
10
11
12
13
14
14
15
16
16
16
17
17
18
19
19
20
21
21
21
22
22
22
22
23
23
24
24
24
25
27
27
28
28
28
29
30
31
32
34
34
35
35
35
35
35
35
35
36
37
38
39
39
40
41
41
42
42
43
45
46
47
48
49
50
51
51
51
52
53
54
55
56
57
58
58
59
59
59
60
61
61
62
63
64
65
66
67
67
68
69
70
71
71
72
73
74
75
76
77
78
79
80
81
81
81
82
83
83
84
85
86
87
89
90
90
91
91
92
93
94
95
96
97
97
98
98
99
100
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Полоз | |
| 2 | [***] | Винт ВМ6-6gх30.88.016 ГОСТ17475-80 | |
| 3 | 1***4 | Накладка полоза | |
| 4 | [***] | Гайка 6-Ц ОСТ133055-80 | |
| 5 | 1***2 | Шайба | |
| 6 | 1***9 | Буфер | |
| 7 | 1***1 | Ось | |
| 8 | 1***Б | Кронштейн передний | |
| 9 | [***] | Гайка 8-Ц ОСТ133055-80 | |
| 10 | [***] | Болт М8-6gх25.88.016 ГОСТ7798-70 | |
| 11 | 1***5 | Ролик | |
| 12 | [***] | Шплинт 4х28.016 ГОСТ397-79 | |
| 13 | 1***6 | Ограничитель | |
| 14 | [***] | Болт М8-6gх40.88.016 ГОСТ7798-70 | |
| 15 | [***] | Болт М8-6gх35.88.016 ГОСТ7798-70 | |
| 16 | [***] | Шайба А6.01.08кп.016 ГОСТ11371-78 | |
| 17 | 1***Б | Кронштейн средний | |
| 18 | 1***6 | Ось катков | |
| 19 | 1***7 | Шайба | |
| 20 | 1***Б | Каток малый (D=136) | |
| 21 | 1***7 | Подшипник ГОСТ8882-75 | |
| 22 | [***] | Кольцо В52.60C2A.Ц9 ГОСТ13943-86 | |
| 23 | 1***3 | Втулка | |
| 24 | 1***1 | Колпачок | |
| 25 | 1***8 | Наконечник полоза | |
| 27 | [***] | Болт М6-6gх35.88.016 ГОСТ7798-70 | |
| 28 | 1***2 | Шайба | |
| 29 | 1***Б | Кронштейн задний | |
| 30 | 1***Б | Кронштейн задний | |
| 31 | 1***8 | Ось катков | |
| 32 | 1***Б | Каток средний | |
| 33 | 1***9 | Шайба | |
| 34 | 1***1 | Кулачок | |
| 35 | [***] | Гайка М10х1,25-6H ОСТ37.001.109-72 | |
| 36 | 1***2 | Ось | |
| 37 | [***] | Шайба А8.01.08кп.016 ГОСТ11371-78 | |
| 38 | 1***8 | Полоз | |
| 39 | 1***1 | Накладка полоза | |
| 40 | 1***Б | Кронштейн слома | |
| 41 | [***] | Подшипник 16х22 ТУ51-014-5746000-92 | |
| 42 | 1***6 | Втулка | |
| 43 | [***] | Гайка М12-6Н.8.016 ГОСТ5929-70 | |
| 44 | [***] | Болт М12-6gх45 ОСТ37.001.106-75 | |
| 45 | 1***3 | Шайба | |
| 46 | 1***8 | Ось | |
| 47 | 1***9 | Ось | |
| 48 | 1***Б | Кронштейн натяжения гусеницы | |
| 49 | 1***Б | Кронштейн натяжения гусеницы | |
| 50 | 1***Б | Пята | |
| 51 | [***] | Шайба 10.65Г.016 ГОСТ6402-70 | |
| 52 | [***] | Гайка М10х1,25-6H.8.016 ГОСТ5929-70 | |
| 53 | 1***5 | Болт | |
| 54 | 1***5 | Шайба | |
| 55 | 1***Б | Каток натяжения гусеницы | |
| 56 | 1***6 | Втулка | |
| 57 | 1***1 | Шайба | |
| 58 | 1***3 | Шайба | |
| 59 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 60 | 1***6 | Пружина | |
| 61 | 1***1 | Пружина | |
| 62 | 1***Б | Рычаг передний | |
| 63 | [***] | Винт ВМ10х1,25х45.88.016 ГОСТ17473-80 | |
| 64 | 1***2 | Пружина | |
| 65 | 1***1 | Пружина | |
| 66 | 1***Б | Каток верхний | |
| 67 | [***] | Масленка 1.1.КД6 ГОСТ19853-74 | |
| 68 | 1***Б | Рычаг задний | |
| 69 | 1***4 | Кулачок | |
| 70 | 1***5 | Шайба | |
| 71 | [***] | Болт М10-6gх30.88.016 ГОСТ7798-70 | |
| 72 | 1***7 | Пружина | |
| 73 | 1***1 | Пружина | |
| 74 | 1***Б | Ось верхняя | |
| 75 | [***] | Шайба А10.01.08кп.016 ГОСТ11371-78 | |
| 76 | 1***Б | Болт | |
| 77 | 1***5 | Шайба | |
| 78 | 1***1 | Рым-болт | |
| 79 | 1***7 | Шайба | |
| 80 | 1***1 | Втулка | |
| 81 | 1***8 | Шайба | |
| 82 | 1***1 | Втулка распорная | |
| 83 | 1***Б | Серьга | |
| 84 | 1***3 | Ограничитель | |
| 85 | 1***2 | Планка | |
| 86 | 5***1 | Шайба | |
| 87 | [***] | Болт М10х1,25-6gх220.88.016 ГОСТ7798-70 | |
| 88 | 1***0 | Амортизатор | |
| 89 | 1***4 | Втулка | |
| 90 | 1***9 | Втулка | |
| 91 | [***] | Болт М10х1,25-6gх55.88.016 ГОСТ7798-70 | |
| 92 | [***] | Болт М10х1,25-6gх165.88.016 ГОСТ7798-70 | |
| 93 | 1***1 | Втулка | |
| 94 | 1***6 | Втулка | |
| 95 | 1***3 | Втулка | |
| 96 | 1***1 | Втулка | |
| 97 | 1***1 | Шайба | |
| 98 | [***] | Винт М10х1,25-6gх60.88.016 ГОСТ17473-80 | |
| 99 | 1***Б | Кронштейн опоры переднего рычага | |
| 100 | 1***Б | Рым-болт | |
| 101 | [***] | Болт М10х1,25-6gх130.88.016 ГОСТ7798-70 | |
| 102 | 1***4 | Втулка | |
| 103 | 1***5 | Втулка распорная | |
| 104 | 1***Б | Гусеница | |
| 105 | [***] | Болт М8-6gх35.88.016 ГОСТ7798-70 |
