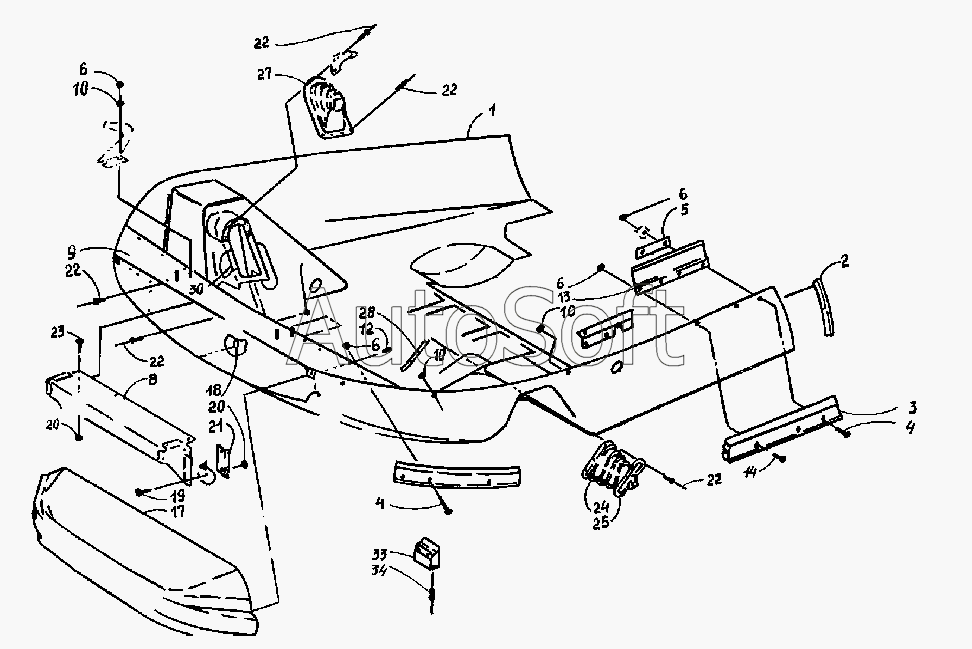

Каталог запасных частей к технике: УМПО-440 "Рысь" (2007). Носок для снегохода мод.113.00.000.000
18
34
33
30
28
27
25
24
23
22
22
22
22
22
21
20
20
19
1
17
14
13
12
10
10
9
8
6
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Носок | |
| 2 | 1***2 | Окантовка | |
| 3 | 1***3 | Накладка носка правая | |
| 4 | [***] | Винт 2М6-6gх30.88.016 ГОСТ17475-80 | |
| 5 | 1***9 | Прокладка | |
| 6 | [***] | Гайка 6-Ц ОСТ133055-88 | |
| 8 | 1***0 | Ручка передняя | |
| 9 | 1***0 | Полка | |
| 10 | [***] | Шайба А6.01.08кп.016 ГОСТ11371-78 | |
| 12 | [***] | Винт 2-6х25.88.016 ГОСТ10621-80 | |
| 13 | 1***8 | Направляющая капота | |
| 14 | [***] | Винт 2М6х6gх25.88.016 ГОСТ17475-80 | |
| 17 | 1***1 | Спойлер | |
| 18 | [***] | Шайба 6.01.016 ГОСТ11371-78 | |
| 19 | [***] | Болт М5-6gх16.88.016 ГОСТ7805-70 | |
| 20 | [***] | Гайка М5-6Н | |
| 21 | 1***3 | Накладка | |
| 22 | [***] | Винт 5-18Ц ОСТ1.31537-80 | |
| 23 | [***] | Винт 5-18Ц ОСТ1.31537-80 | |
| 24 | 1***2 | Пыльник | |
| 25 | 1***4 | Рамка внешняя | |
| 27 | 1***1 | Пыльник рычага | |
| 28 | 1***6 | Рамка тяги внутренняя | |
| 30 | 1***3 | Рамка внешняя | |
| 32 | 1***0 | Футорка | |
| 33 | 1***6 | Зажим | |
| 34 | [***] | Винт 5-18Ц ОСТ1.31537-80 |
