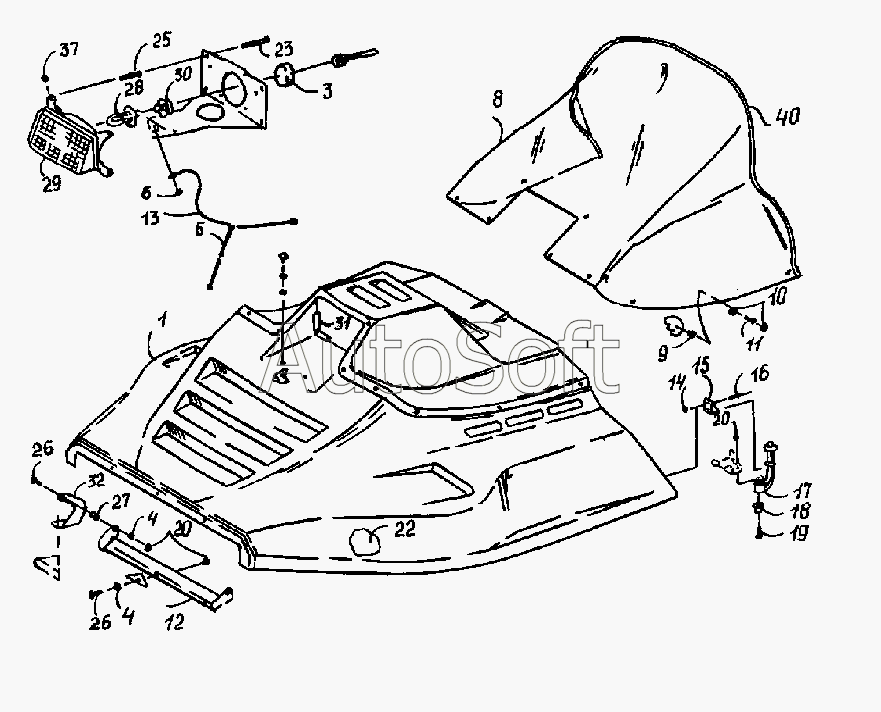

Каталог запасных частей к технике: УМПО-440 "Рысь" (2007). Капот для снегохода мод.113.00.000.000
18
40
32
31
31
30
29
28
27
26
26
25
23
22
20
19
1
17
16
15
14
13
12
11
10
9
8
5
5
4
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 113.01.000.054-01 | 1***1 | Кронштейн левый | |
| 1 | 1***0 | Капот | |
| 3 | [***] | Патрон | |
| 4 | [***] | Шайба 6.01.016 ГОСТ11371 | |
| 5 | 1***6 | Пружина тросика | |
| 8 | 1***1 | Козырек ветрозащитный | |
| 9 | 1***0 | Футорка | |
| 10 | 1***2 | Шайба | |
| 11 | [***] | Винт 5-24С ОСТ1.31537-80 | |
| 12 | 1***0 | Кронштейн капота | |
| 13 | 1***0 | Трос капота | |
| 14 | [***] | Шайба 4.65Г.05 ГОСТ6402-70 | |
| 15 | 1***6 | Замок | |
| 16 | [***] | Винт М4-6gх16.88.016 ГОСТ17473-80 | |
| 17 | [***] | Гайка М4-6Н.8.026 ГОСТ5927-70 | |
| 18 | 1***3 | Шайба | |
| 19 | [***] | Винт 6-26С ОСТ1.31537-80 | |
| 20 | [***] | Гайка 6-Ц ОСТ133055-80 | |
| 22 | 1***0 | Капот | |
| 23 | [***] | Винт 2М5х35.66.05 ГОСТ17473-72 | |
| 25 | [***] | Пружина 7039-0058-35 | |
| 26 | [***] | Болт М6-6gх25.88.016 | |
| 27 | 1***6 | Втулка | |
| 28 | [***] | Лампа АМН 12-3-1 ГОСТ2023.1-88 | |
| 29 | 1***1 | Рама фары | |
| 30 | [***] | Крышка патрона | |
| 31 | 1***2 | Прокладка | |
| 32 | 1***4 | Кронштейн правый | |
| 40 | 1***1 | Окантовка |
