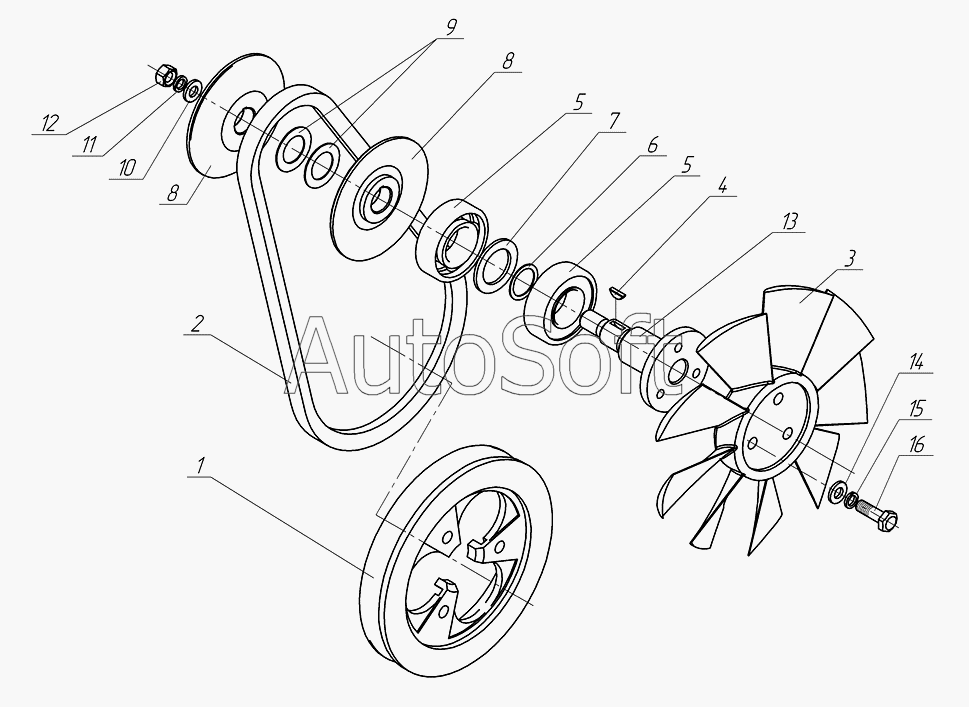

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Вентилятор
1
2
3
4
5
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Шкив | |
| 2 | 6***С | Ремень вентилятора "Gates" | |
| 3 | 4***2 | Крыльчатка | |
| 4 | [***] | Шпонка 2,5х3,7 ГОСТ24071-80 | |
| 5 | 6***Z | Подшипник ГОСТ520-2002 | |
| 5 | 6***4 | Подшипник ГОСТ7242-81 | |
| 6 | 4***6 | Шайба | |
| 7 | 2***9 | Шайба | |
| 8 | 4***2 | Шкив | |
| 9 | 4***4 | Шайба регулировочная | |
| 10 | [***] | Шайба 10 ОСТ37.001.144-96 | |
| 11 | [***] | Шайба 10.65Г.016 ГOCT6402-70 | |
| 12 | [***] | Гайка M10-6H.8.016 ГОСТ5927-70 | |
| 13 | 4***3 | Ось | |
| 14 | [***] | Шайба 8 OCT37.001.144-96 | |
| 15 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 16 | [***] | Болт M6-6gх16.88.016 ГОСТ7798-70 |
