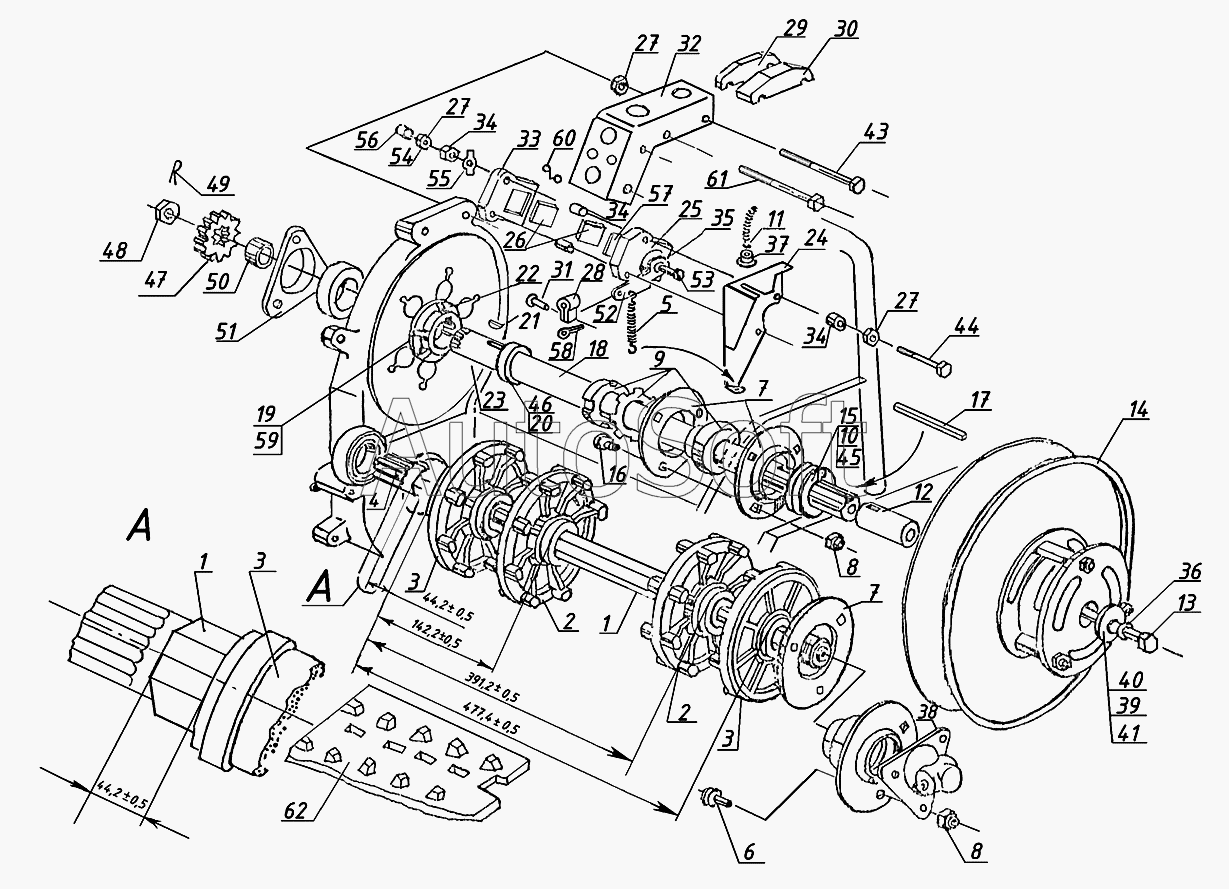

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Трансмиссия
40
49
48
47
46
45
44
43
41
50
39
38
37
36
35
34
34
34
33
32
51
52
53
54
55
56
57
58
59
60
61
62
16
2
2
2
2
3
3
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
1
1
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***Б | Вал ведущий | |
| 2 | 1***Б | Звездочка центральная | |
| 2 | 1***Б | Звездочка центральная | |
| 3 | 2***0 | Звездочка крайняя | |
| 4 | 2***1 | Вал | |
| 5 | 7***0 | Пружина 213х27,9 | |
| 6 | 1***2 | Болт | |
| 7 | 1***1 | Фланец | |
| 8 | [***] | Гайка М8-6Н ОСТ37.001.109-96 | |
| 9 | 1***7 | Подшипник ГОСТ520-2002 | |
| 10 | 1***4 | Шайба | |
| 11 | 1***0 | Пружина | |
| 12 | 1***5 | Втулка | |
| 13 | [***] | Болт М8-6gх90.88.016 ГОСТ7798-70 | |
| 14 | 1***2 | Шкив ведомый | |
| 15 | 1***5 | Шайба | |
| 16 | 1***1 | Болт | |
| 17 | [***] | Шпонка 8х7х70 ГОСТ23360-78 | |
| 18 | 2***0 | Вал | |
| 19 | 1***1 | Болт | |
| 20 | [***] | Винт М6-6gх8.33H.016 ГОСТР50383-92 | |
| 21 | [***] | Шпонка 6х10 ГОСТ24071-80 | |
| 22 | 1***9 | Ступица | |
| 23 | 1***8 | Диск | |
| 24 | 1***Б | Кронштейн малый | |
| 25 | 1***5 | Корпус тормоза | |
| 26 | 1***3 | Накладка фрикционная | |
| 27 | [***] | Гайка М10х1,25-6H ОСТ37.001.109-96 | |
| 28 | 1***1 | Петля | |
| 29 | 1***7 | Колодка | |
| 30 | 1***6 | Колодка | |
| 31 | 1***9 | Ось | |
| 32 | 1***6 | Кронштейн | |
| 33 | 1***1 | Крышка тормоза | |
| 34 | 1***5 | Втулка | |
| 35 | 1***4 | Винт | |
| 36 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 37 | [***] | Гайка М8-6H ОСТ37.001.110-96 | |
| 38 | 1***Б | Привод спидометра | |
| 39 | [***] | Шайба 0247758 | |
| 40 | 1***0 | Крышка | |
| 41 | 2***3 | Шайба | |
| 43 | [***] | Болт М10х1,25-6gх85.88.016 ГОСТ7798-70 | |
| 44 | 1***9 | Болт | |
| 45 | 1***1 | Шайба | |
| 46 | 1***2 | Кольцо упорное | |
| 47 | 1***8 | Звездочка (z=20) | |
| 48 | [***] | Гайка М12х1,25-6Н.5.05 ГОСТ5933-73 | |
| 49 | [***] | Шплинт 2,5х28.016 ГОСТ397-79 | |
| 50 | 1***5 | Втулка | |
| 51 | 1***6 | Фланец | |
| 52 | 1***8 | Рычаг | |
| 53 | 1***0 | Болт | |
| 54 | [***] | Гайка М8-6Н.10.016 ГОСТ5927-70 | |
| 55 | [***] | Шайба 3456А-8 | |
| 56 | [***] | Гайка М8-6Н.5.016 ГОСТ5929-70 | |
| 57 | 1***2 | Пластина | |
| 58 | [***] | Шплинт 1,6х16.016 ГОСТ397-79 | |
| 59 | [***] | Гайка М5-6Н ОСТ37.001.109-96 | |
| 60 | 1***7 | Ограничитель | |
| 61 | [***] | Болт М10х1,25-6gх75.88.016 ГОСТ7798-70 | |
| 62 | 2***0 | Гусеница | |
| 63 | 1***3 | Фланец | |
| 64 | 2***6 | Винт | |
| 65 | 8***П | Шайба 6 ОСТ37.001.144-96 |
