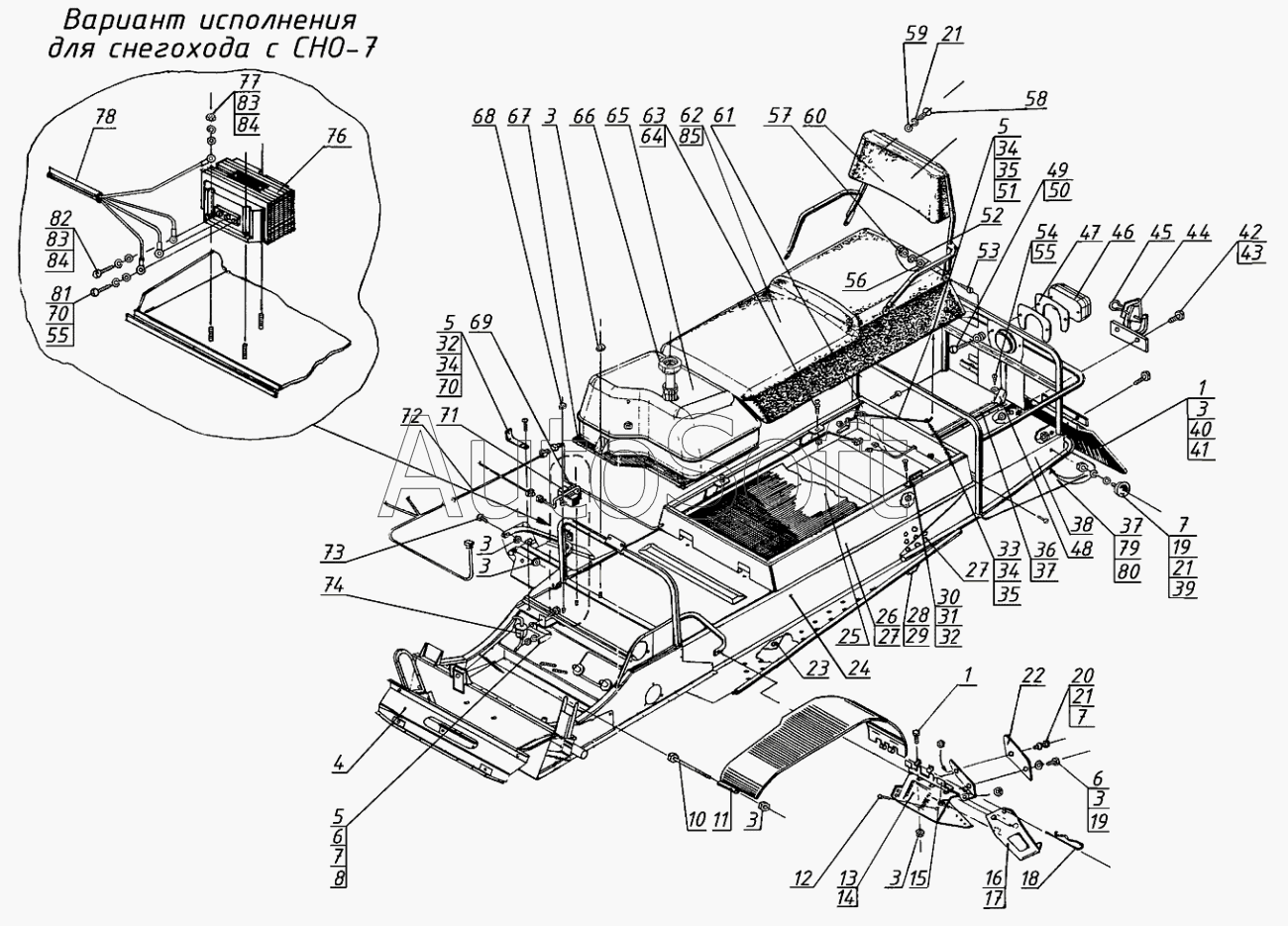

Каталог запасных частей к технике: УМПО-500 "Рысь" (2007). Рама, сиденье
54
63
62
61
61
60
59
58
57
56
55
55
64
53
52
51
50
49
48
47
46
45
76
85
84
84
83
83
82
81
80
79
78
77
44
74
73
72
71
70
70
69
67
66
65
13
23
22
21
21
21
20
19
19
18
17
16
15
14
24
12
11
10
8
7
7
7
6
6
5
5
5
4
3
3
3
3
3
3
3
34
34
34
43
42
41
40
39
38
37
37
36
35
35
1
1
33
32
32
31
30
29
28
27
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М6-6gх16.88.016 ГОСТ7798-70 | |
| 3 | [***] | Гайка М6-6Н ОСТ37.001.109-96 | |
| 4 | 2***0 | Узел силовой | |
| 5 | 1***5 | Опора электрожгута | |
| 6 | [***] | Болт М6-6gх12.88.016 ГОСТ7798-70 | |
| 7 | [***] | Гайка М6-6Н.8.016 ГОСТ5927-70 | |
| 8 | [***] | Шайба 1-6-14 Хим.Пас ОСТ134508-80 | |
| 10 | [***] | Болт М6-6gх60.88.016 ГОСТ7798-70 | |
| 11 | 2***0 | Кожух вариатора | |
| 12 | [***] | Заклепка 4х12.36.05 ГОСТ10299-80 | |
| 13 | 2***3 | Подножка правая | |
| 14 | 2***4 | Подножка левая | |
| 15 | 1***2 | Кронштейн | |
| 16 | 2***0 | Пластина | |
| 17 | 2***0 | Пластина | |
| 18 | 2***8 | Замок | |
| 19 | [***] | Шайба 6 ОСТ37.001.144-96 | |
| 20 | 1***1 | Упор | |
| 21 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 22 | 2***6 | Щиток | |
| 23 | 1***2 | Пластина | |
| 24 | 2***1 | Тоннель | |
| 25 | 2***4 | Прокладка | |
| 26 | 2***0 | Корпус багажника сиденья | |
| 27 | [***] | Заклепка 4х10.36.05 ГОСТ10299-80 | |
| 28 | 2***0 | Кронштейн | |
| 29 | 2***0 | Кронштейн | |
| 30 | 2***0 | Петля | |
| 31 | [***] | Винт М5-6gх12.48.05 ГОСТ17475-80 | |
| 32 | [***] | Гайка М5-6Н.8.016 ГОСТ5927-70 | |
| 33 | 1***6 | Пружина тросика | |
| 34 | [***] | Винт 5-12Цхр.бцв ОСТ1.31537-80 | |
| 35 | [***] | Гайка М5-6Н ОСТ37.001.109-96 | |
| 36 | 2***1 | Кожух электрожгута | |
| 37 | [***] | Заклепка вытяжная AFT 00100-00004814 | |
| 38 | 2***0 | Багажник | |
| 39 | 1***Т | Световозвращатель ТУ37.003.079-87 | |
| 40 | 2***1 | Брызговик | |
| 41 | 2***2 | Планка | |
| 42 | [***] | Болт М8-6gх50.88.016 ГОСТ7798-70 | |
| 43 | [***] | Гайка М8-6Н ОСТ37.001.109-96 | |
| 44 | 1***0 | Крюк сцепки | |
| 45 | 1***6 | Чека | |
| 46 | [***] | Фонарь задний 0064.003716 ГОСТ6964-72 | |
| 47 | 1***4 | Прокладка заднего фонаря | |
| 48 | 1***6 | Щиток | |
| 49 | [***] | Винт 5-18Цхр.бцв ОСТ1.31537-80 | |
| 50 | 1***1 | Втулка | |
| 51 | 1***1 | Трос капота | |
| 52 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 53 | 1***2 | Винт | |
| 54 | [***] | Винт 5х18 ОСТ37.001.184-81 | |
| 55 | [***] | Шайба 5 ОСТ37.001.144-96 | |
| 56 | [***] | Шайба 8 ОСТ37.001.144-96 | |
| 57 | [***] | Гайка М8-6Н.10.016 ГОСТ5927-70 | |
| 58 | [***] | Винт М5-6gх25.48.016 ГОСТ1491-80 | |
| 59 | [***] | Шайба 1-6-10 Хим.Пас ОСТ134508-80 | |
| 60 | 2***0 | Спинка сиденья | |
| 61 | 1***0 | Жгут | |
| 61 | 1***2 | Жгут | |
| 62 | 2***0 | Сиденье | |
| 63 | 2***6 | Упор | |
| 64 | [***] | Гайка М10-6Н.8.016 ГОСТ5927-70 | |
| 65 | 2***0 | Бак топливный | |
| 66 | 2***0 | Указатель уровня топлива | |
| 67 | 2***4 | Прокладка | |
| 69 | 1***0 | Жгут | |
| 70 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 71 | С***0 | Стабилизатор напряжения СНО-6 ТУ4573-001-07510218-00 | |
| 72 | 1***1 | Жгут основной | |
| 73 | [***] | Винт М6-6gх40-28.88.016 ГОСТ17475-80 | |
| 74 | G***К | Фильтр тонкой очистки топлива ТУ4571-022-45562681-01 | |
| 76 | С***3 | Стабилизатор напряжения СНО-7 ТУ4573-017-07510218-03 | |
| 77 | [***] | Гайка 4-Цхр.бцв ОСТ133017-80 | |
| 78 | 2***0 | Жгут основной | |
| 79 | 2***1 | Брызговик боковой | |
| 80 | 2***1 | Планка | |
| 81 | [***] | Винт М5-6hх8.66.05 ГОСТ1491-80 | |
| 82 | [***] | Винт М4-6gх10.48.016 ГОСТ17473-80 | |
| 83 | [***] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 84 | [***] | Шайба 4 ОСТ37.001.144-96 | |
| 85 | 1***0 | Замок сиденья |
